Frangisoli (le veneziane esterne)

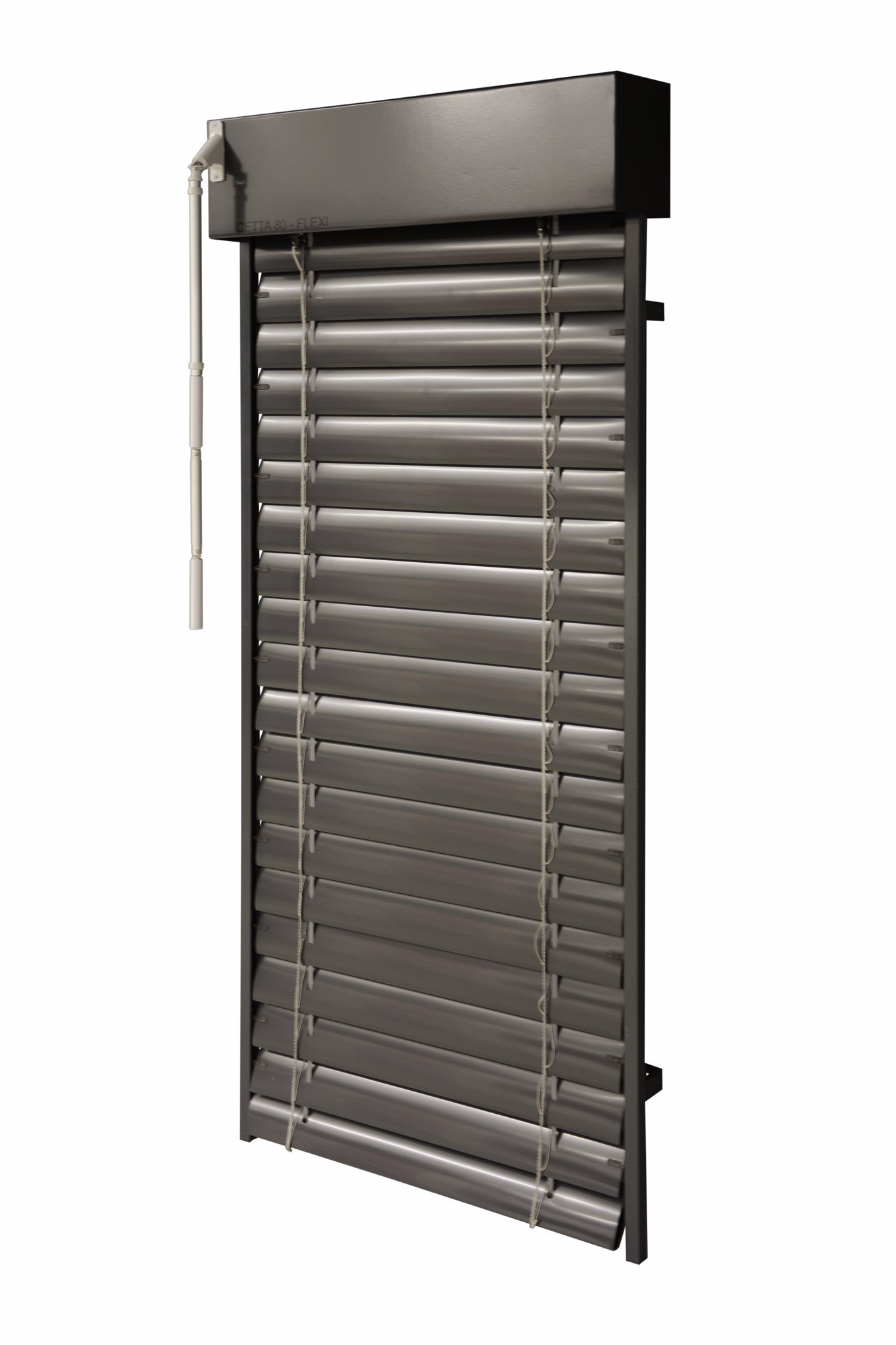

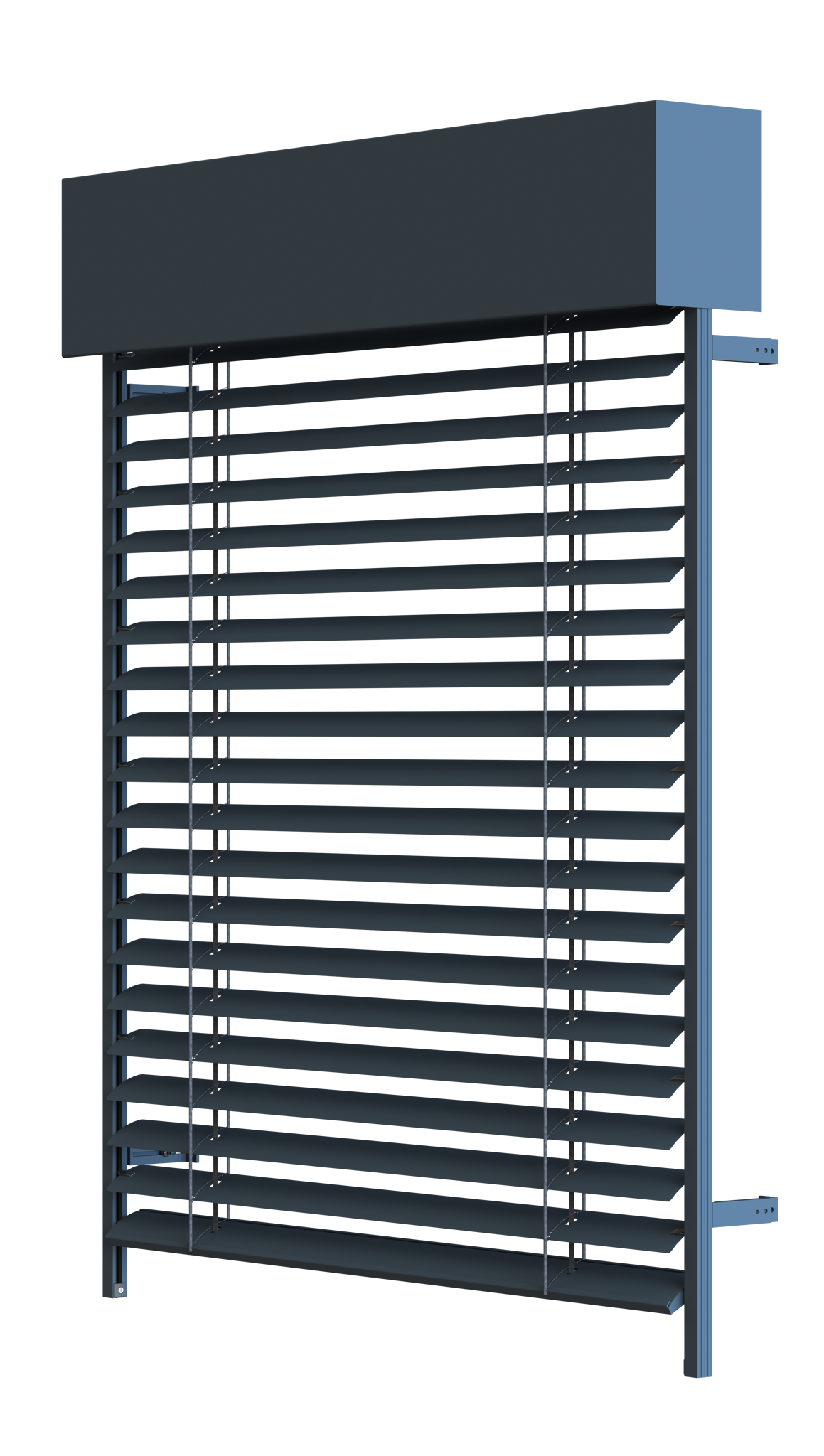

Veneziana da esterni Cetta Flexi

Grazie al loro aspetto, le veneziane da esterni Cetta Flexi sono un modello di oscuramento molto popolare per case familiari ed edifici amministrativi. Le versioni variabili Cetta 60, 80 e 100 Flexi si differenziano dalla veneziana classica per la massa di tessuto avvolto più bassa ottenuta grazie all’uso delle lamelle prive della piegatura longitudinale. Le lamelle hanno una larghezza di 6, 8 e 10 cm e hanno la forma di lettera “C”. Le liste di guida in alluminio conferiscono alla veneziana una stabilità nel vento e inoltre sono un elemento ausiliare per la protezione della casa dagli scassi.

La tecnica oscurante da esterni crea un ottimo ambiente dal punto di vista delle condizioni luminose e termiche ed è un’importante parte dello stabile dal punto di vista del risparmio di energia. Nella concezione tradizionale, le veneziane da esterni svolgono la funzione di oscuramento e di sicurezza, nella concezione non tradizionale, esse sono un elemento architettonico degli edifici amministrativi e un gioiello delle case familiari.

Mi interessa questo prodotto

Pro

Pregi & vantaggi

la massa di tessuto avvolto bassa
soluzione adatta per il montaggio nel caso dello spazio insufficiente per la massa di tessuto avvolto
un alto grado di oscuramento
effetto termo-regolatore e protettivo
riduzione del livello del rumore esterno

Trovate

Ispirazione

Esplorate

Versione cromatica

Colore di base lamella

Colore a pagamento supplementare lamella

Colore a pagamento supplementare Isotra System Decoral 1 cassonetto, liste di guida, supporti delle liste di guida, profili superiore ed inferiore

Colore a pagamento supplementare Isotra System Decoral 2 cassonetto, liste di guida, supporti delle liste di guida, profili superiore ed inferiore

I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato

Modalita

Comando

manuale
a manovella

elettrico
tramite il telecomando o l’interruttore

Garantite

Dimensioni

larghezza minima
600 mm

larghezza massima
4000 mm (comando con motore)

altezza massima
4000 mm

superficie massima
8 m² (comando con maniglia)
16 m² (comando con motore)

*Attenzione: Con la crescente ampiezza del cieco diminuisce la sua classe di resistenza al vento – vedi Resistenza al vento, basso della pagina.

Dimensioni atipiche non producono.

Parametri tecnici

Rassegna delle forme e delle dimensioni delle lamelle Cetta Flexi.

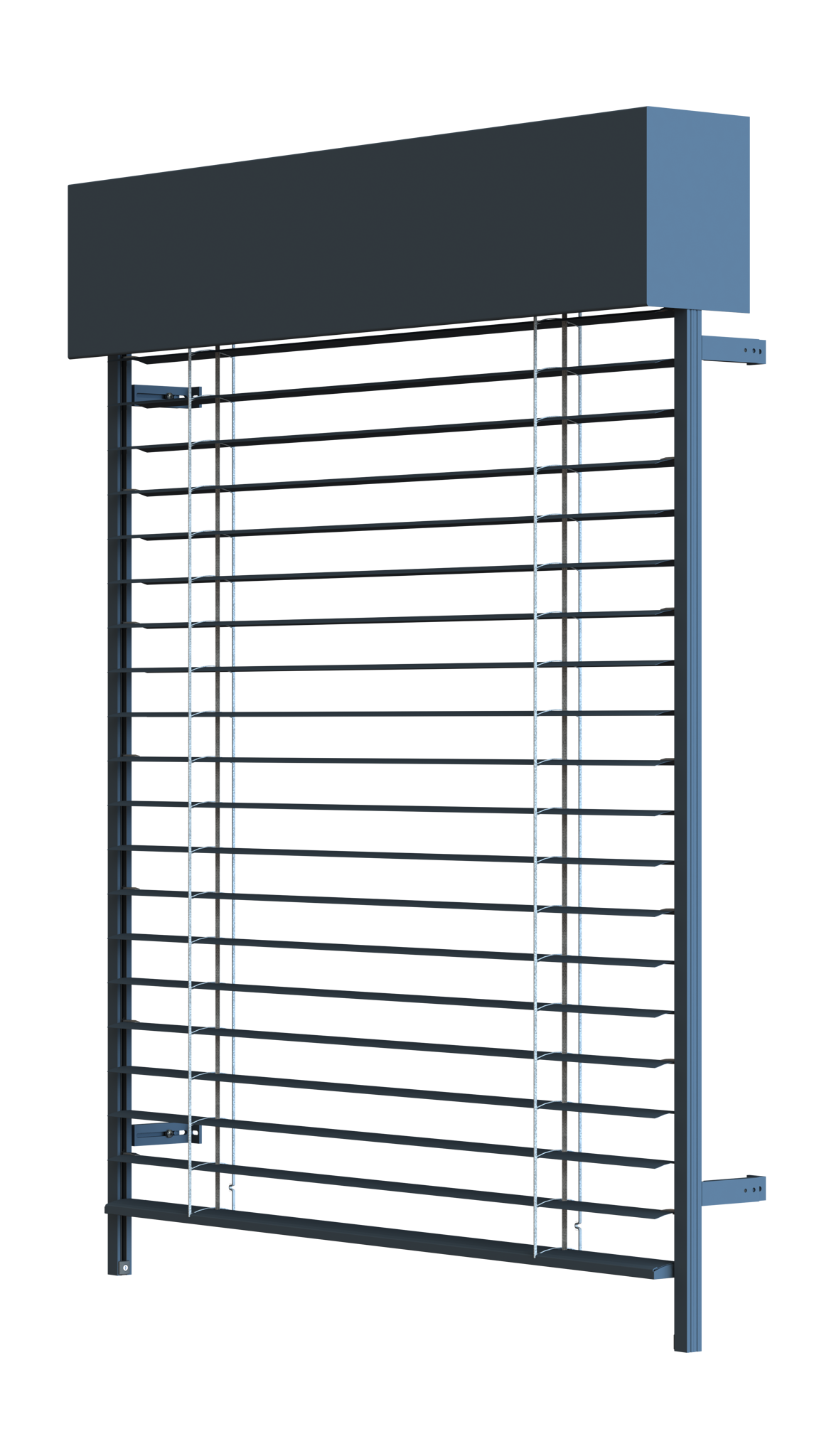

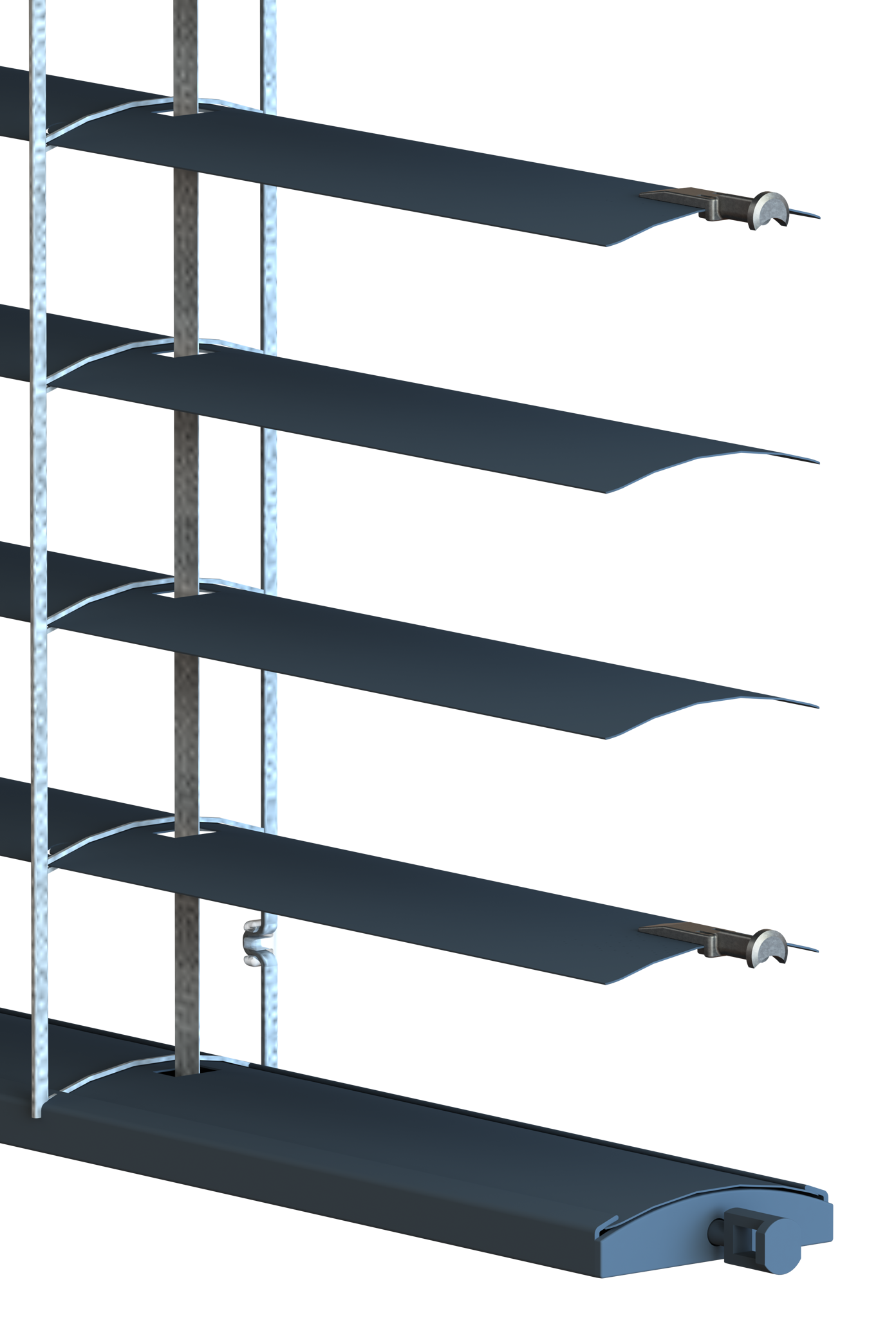

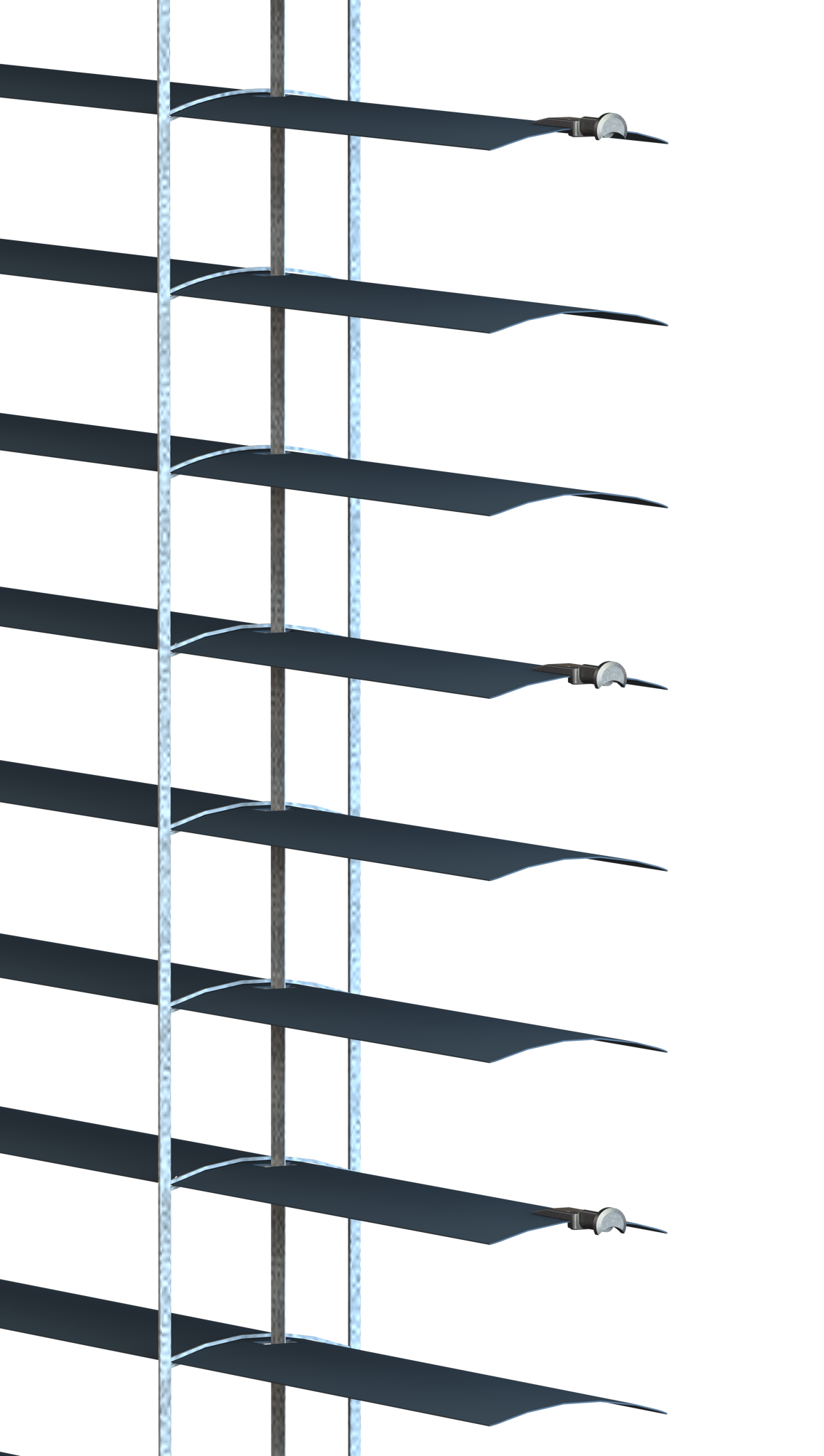

Cetta 60 Flexi

	Profilo superiore		Profilo inferiore	Lamella	Guida laterale		Scaletta	Nastro tessile
	Profilo superiore		Profilo inferiore	Lamella	lista di guida	cavo	Scaletta	Nastro tessile
Denominazione commerciale	P 001/1	P 001/2	P 021/26	O 105	Vedi il manuale tecnico	P 036	P 030/5	P 531, P531/1
Dimensione (mm)	56 × 58	58 × 60	64,5 × 12	0,42 × 60	Vedi il manuale tecnico	Ø 3,2	52 × 65	6 × 0,28
Materiale	Fe	Al	Al	Al	Vedi il manuale tecnico	Fe/PVC	PES	PES
Sezione
Colore	Standard: amiera zincata Il resto RAL in verniciatura		Standard: alluminio anodizzato Il resto RAL in verniciatura	Secondo il campionario attuale ISOTRA a.s.	Standard: anodizzato Il resto RAL in verniciatura	grigio	grigio nero	grigio nero

Cetta 80 Flexi

	Profilo superiore		Profilo inferiore	Lamella	Guida laterale		Scaletta	Nastro tessile
	Profilo superiore		Profilo inferiore	Lamella	lista di guida	cavo	Scaletta	Nastro tessile
Denominazione commerciale	P 001/1	P 001/2	P 012/23	S 037	Vedi il manuale tecnico	P 036/1	P 030/4	P 531, P531/1
Dimensione (mm)	56 × 58	58 × 60	80 × 13	0,42 × 113	Vedi il manuale tecnico	Ø 3,2	69 × 85	6 × 0,28
Materiale	Fe	Al	Al	Al	Vedi il manuale tecnico	Fe/PVC	PES	PES
Sezione
Colore	Standard: amiera zincata Il resto RAL in verniciatura		Standard: alluminio anodizzato Il resto RAL in verniciatura	Secondo il campionario attuale ISOTRA a.s.	Standard: anodizzato Il resto RAL in verniciatura	grigio	grigio nero	grigio nero

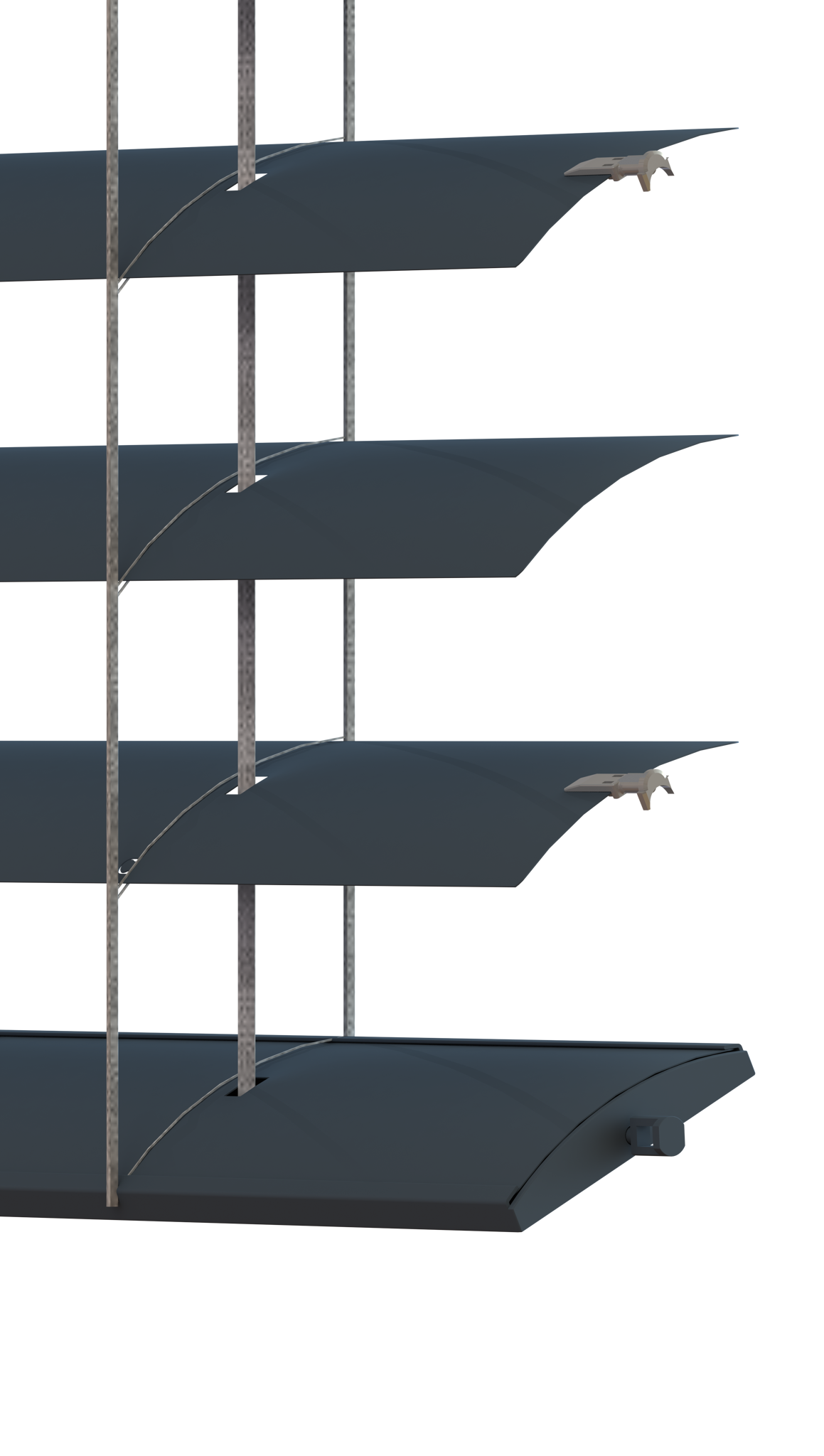

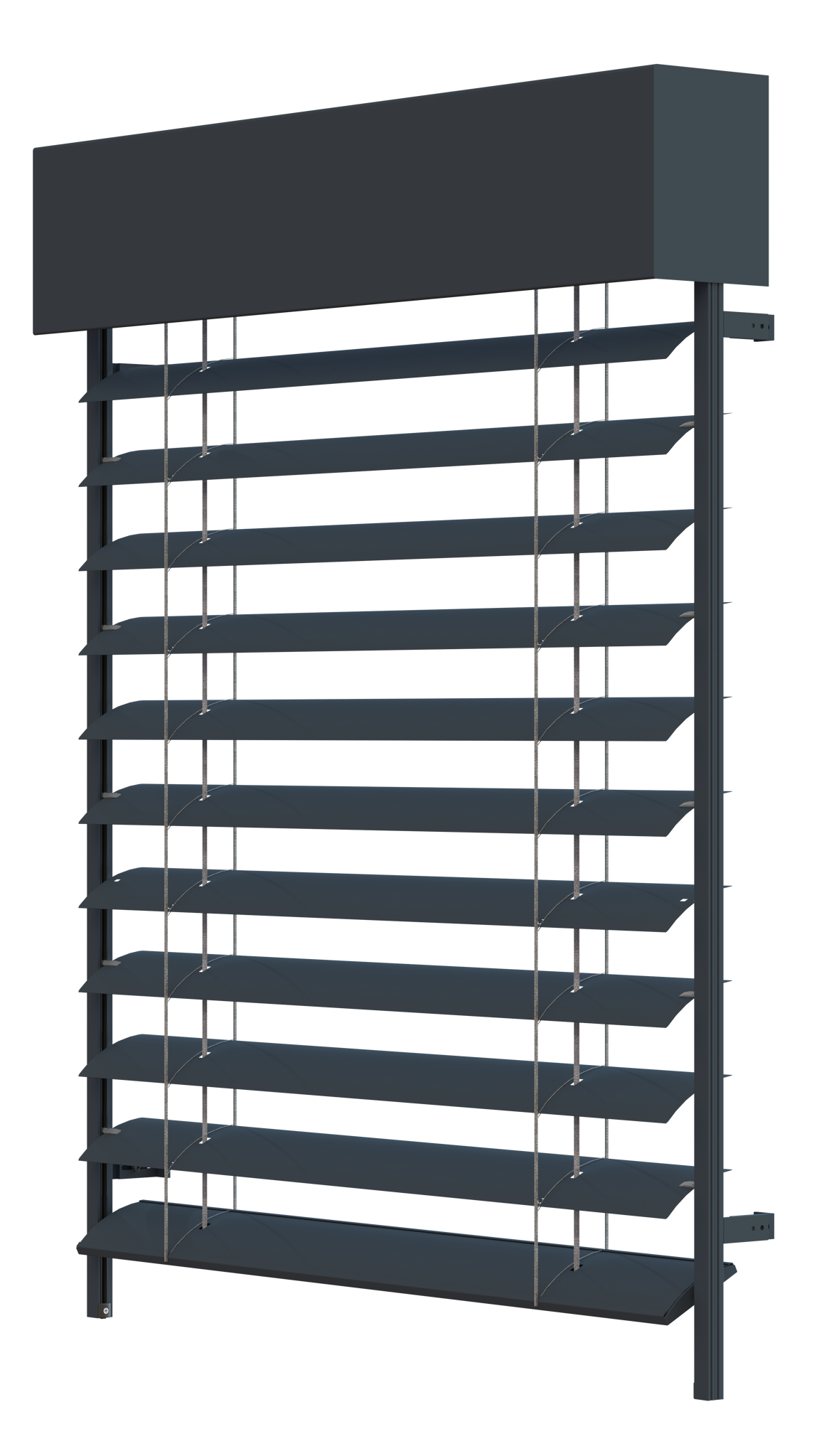

Cetta 100 Flexi

	Profilo superiore		Profilo inferiore	Lamella	Guida laterale		Scaletta	Nastro tessile
	Profilo superiore		Profilo inferiore	Lamella	lista di guida	cavo	Scaletta	Nastro tessile
Denominazione commerciale	P 001/1	P 001/2	P 012/27	S 317	Vedi il manuale tecnico	P 036	P 030/6	P 531, P531/1
Dimensione (mm)	56 × 58	58 × 60	103,5 × 17	0,40 × 100	Vedi il manuale tecnico	Ø 3,2	85 × 105	6 × 0,28
Materiale	Fe	Al	Al	Al	Vedi il manuale tecnico	Fe/PVC	PES	PES
Sezione
Colore	Standard: amiera natural zincata (Il profilo Al) Il resto RAL in verniciatura		Standard: alluminio anodizzato Il resto RAL in verniciatura	Secondo il campionario attuale ISOTRA a.s.	Standard: alluminio anodizzato Il resto RAL in verniciatura	grigio	grigio nero	grigio nero

Non produciamo versioni atipiche

Resistenza al vento

Le prove della resistenza al vento sono state effettuate dal Centro dell’ingegneria edile (Centrum stavebního inženýrství, a.s.) a Zlín, secondo la norma ČSN EN 13659.

Cetta Flexi 60 – guida a cavo

Caratteristiche fondamentali	Proprietà
Resistenza al vento	Larghezza della costruzione L (mm)	L <= 800		800 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Resistenza al vento	3	6	2	5	1	4	0	3	0	2	0	1
	Max. velocità del vento v_max(km/h)	49		38		28		19		11		5
	Max. altezza effettiva dell'ala	H_max = 2 500 mm
	Larghezza della costruzione L (mm)	L <= 800		800 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800
	Resistenza al vento	2	5	1	4	0	3	0	2	0	1	0	0
	Max. velocità del vento v_max (km/h)	38		28		19		11		5		1
	Max. altezza effettiva dell'ala	H_max = 4 000 mm
Resistenza termica aggiuntiva ΔR		0,08 (m².K/W)
Fattore totale della trasmissione dell'energia solare g_tot		0,032 – 0,094 (secondo il colore della lamella selezionata)*

Cetta Flexi 60 – guida a lista

Caratteristiche fondamentali	Proprietà
Resistenza al vento	Larghezza della costruzione L (mm)	L <= 1 000		1 000 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Resistenza al vento	4	7	3	6	2	5	1	4
	Max. velocità del vento v_max(km/h)	61		49		38		28
	Max. altezza effettiva dell'ala	H_max = 4 000 mm
	Larghezza della costruzione L (mm)	4 000 < L <= 4 500		4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 6 000
	Resistenza al vento	0	3	0	2	0	1	0	0
	Max. velocità del vento v_max (km/h)	19		11		5		1
	Max. altezza effettiva dell'ala	H_max = 4 000 mm
Resistenza termica aggiuntiva ΔR		0,08 (m².K/W)
Fattore totale della trasmissione dell'energia solare g_tot		0,032 – 0,094 (secondo il colore della lamella selezionata)*

Cetta Flexi 80 – guida a cavo

Caratteristiche fondamentali	Proprietà
	Larghezza della costruzione L (mm)	L <= 2 000		2 000 < L <= 2 500		2 500 < L <= 3 000		3 000 < L <= 3 400		3 400 < L <= 3 800		3 800 < L <= 4 000
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Resistenza al vento	2	5	1	4	0	3	0	2	0	1	0	0
	Max. velocità del vento v_max (km/h)	38		28		19		11		5		1
	Max. altezza effettiva dell'ala	H_max = 2500mm
	Larghezza della costruzione L (mm)	L <= 2 000		2 000 < L <= 2 500		2 500 < L <= 3 000		3 000 < L <= 3 400		3 400 < L <= 3 800		3 800 < L <= 4 000
	Resistenza al vento	1	4	0	3	0	2	0	1	0	0	0	0
	Max. velocità del vento v_max (km/h)	28		19		11		5		1		1
	Max. altezza effettiva dell'ala	H_max = 4000 mm
Resistenza termica aggiuntiva ΔR		0,08 (m².K/W)
Fattore totale della trasmissione dell'energia solare g_tot		0,032 - 0,094 (secondo il colore della lamella selezionata)*

Cetta Flexi 80 – guida a lista

Caratteristiche fondamentali	Proprietà
Resistenza al vento	Larghezza della costruzione L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Resistenza al vento	2	5	1	4	0	3	0	2
	Max. velocità del vento v_max (km/h)	38		28		19		11
	Max. altezza effettiva dell'ala	H_max = 4000 mm
	Larghezza della costruzione L (mm)	4 500 < L <= 5 000				5 000 < L <= 6 000
	Resistenza al vento	0		1		0		0
	Max. velocità del vento v_max (km/h)	5				1
	Max. altezza effettiva dell'ala	H_max = 4000 mm
Resistenza termica aggiuntiva ΔR		0,08 (m².K/W)
Fattore totale della trasmissione dell'energia solare g_tot		0,032 - 0,094 (secondo il colore della lamella selezionata)*

Cetta Flexi 100 – guida a cavo

Caratteristiche fondamentali	Proprietà
Resistenza al vento	Larghezza della costruzione L (mm)	L <= 800		800 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Resistenza al vento	3	6	2	5	1	4	0	3	0	2	0	1
	Max. velocità del vento v_max(km/h)	49		38		28		19		11		5
	Max. altezza effettiva dell'ala	H_max = 2500 mm
	Larghezza della costruzione L (mm)	L <= 800		800 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4000 < L <= 4 500		4 500 < L <= 4 800
	Resistenza al vento	2	5	1	4	0	3	0	2	0	1	0	0
	Max. velocità del vento v_max (km/h)	38		28		19		11		5		1
	Max. altezza effettiva dell'ala	H_max = 4000 mm
Resistenza termica aggiuntiva ΔR		0,08 (m².K/W)
Fattore totale della trasmissione dell'energia solare g_tot		0,032 – 0,094 (secondo il colore della lamella selezionata)*

Cetta Flexi 100 – guida a lista

Caratteristiche fondamentali	Proprietà
Resistenza al vento	Larghezza della costruzione L (mm)	L <= 1 000		1 000 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Resistenza al vento	4	7	3	6	2	5	1	4
	Max. velocità del vento v_max(km/h)	61		49		38		28
	Max. altezza effettiva dell'ala	H_max = 4000 mm
	Larghezza della costruzione L (mm)	4 000 < L <= 4 500		4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 6 000
	Resistenza al vento	0	3	0	2	0	1	0	0
	Max. velocità del vento v_max (km/h)	19		11		5		1
	Max. altezza effettiva dell'ala	H_max = 4000 mm
Resistenza termica aggiuntiva ΔR		0,08 (m².K/W)
Fattore totale della trasmissione dell'energia solare g_tot		0,032 – 0,094 (secondo il colore della lamella selezionata)*
