Persiane per esterni non solo per finestre in plastica Cetta 65

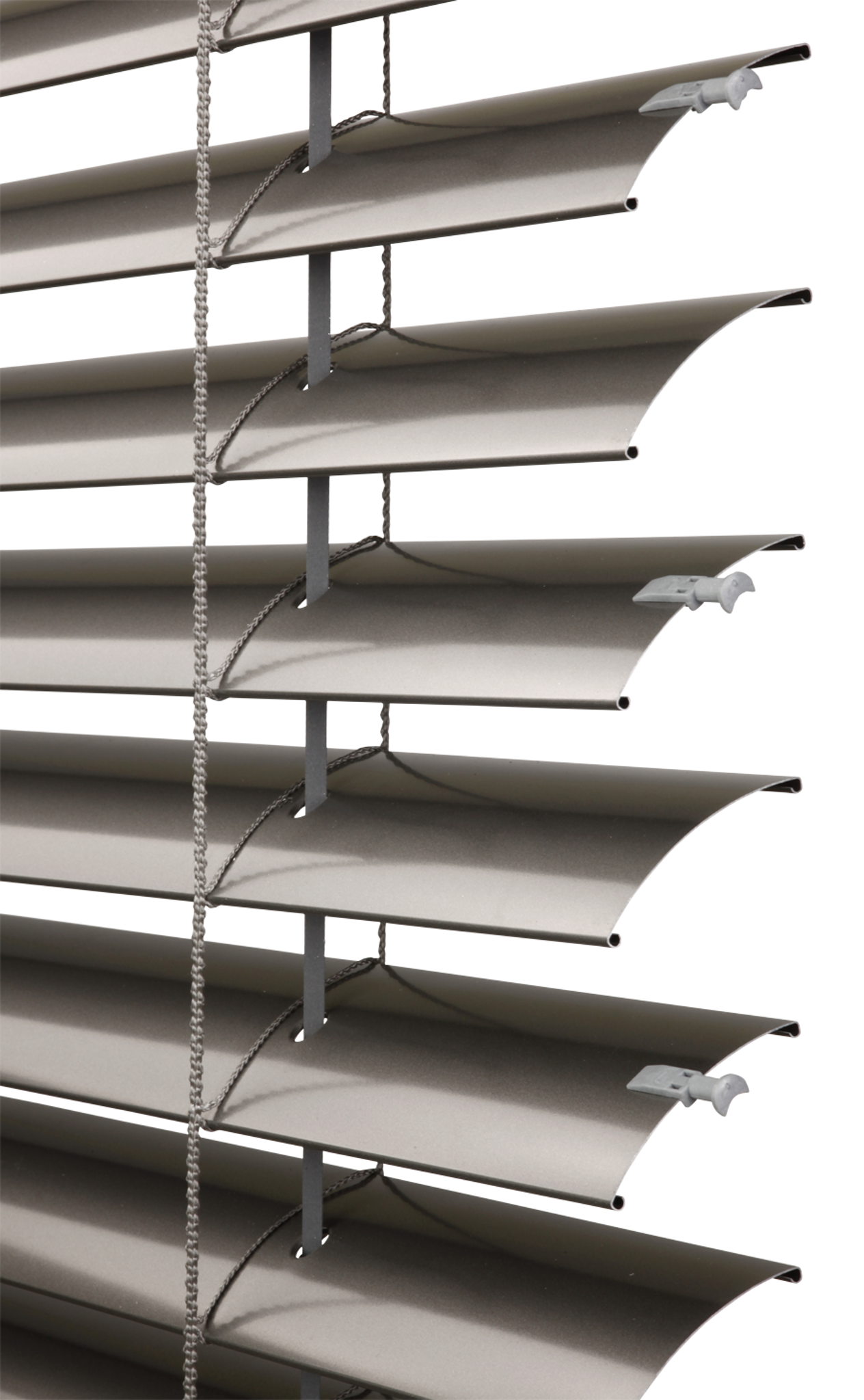

Vi servono delle persiane per esteni che siano belle e funzionali non solo per finestre in plastica? Le persiane per esterni Cetta 65 a lamelle in forma di carattere „C“ dal diametro 6,5 cm sono molto preferite e richieste. La conduttura della persiana viene realizzata con listelli di guida in alluminio, oppure le stesse lamelle vengono condotte tramite il filo d´acciaio. I listelli di guida in alluminio garantiscono la stabilità della persiana contro il vento e rappresentano un elemento di sostegno per la casa dagli scassi. La Cetta 65 è adatta specialmente per l´oscuramento delle case, ma anche per altri tipi di costruzioni. Per i laboratori, sale di corsi di formazione o sale conferenze si consiglia di scegliere il sistema DUO, la cui lamella superiore ed inferiore si ribalta diversamente.
I sistemi di oscuramento per esterni creano un ambiente ottimale dal punto di vista delle condizioni di luminosità, e sono un elemento importante rispetto al risparmio energetico. Le persiane per esterni nella concezione tradizionale hanno una funzione oscurante e di sicurezza, ed invece, nella concezione non tradizionale rappresentanto un elemento architettonico degli edifici amministrativi ed un vero gioello delle case.
Vantaggi
- Profilo inferiore in alluminio estrudato,
- DUO sistema – doppio ribaltamento lamelle,
- rigidità maggiore delle lamelle,
- possibilità di comando elettrico,
- superficie garantita fino a 24 m2.

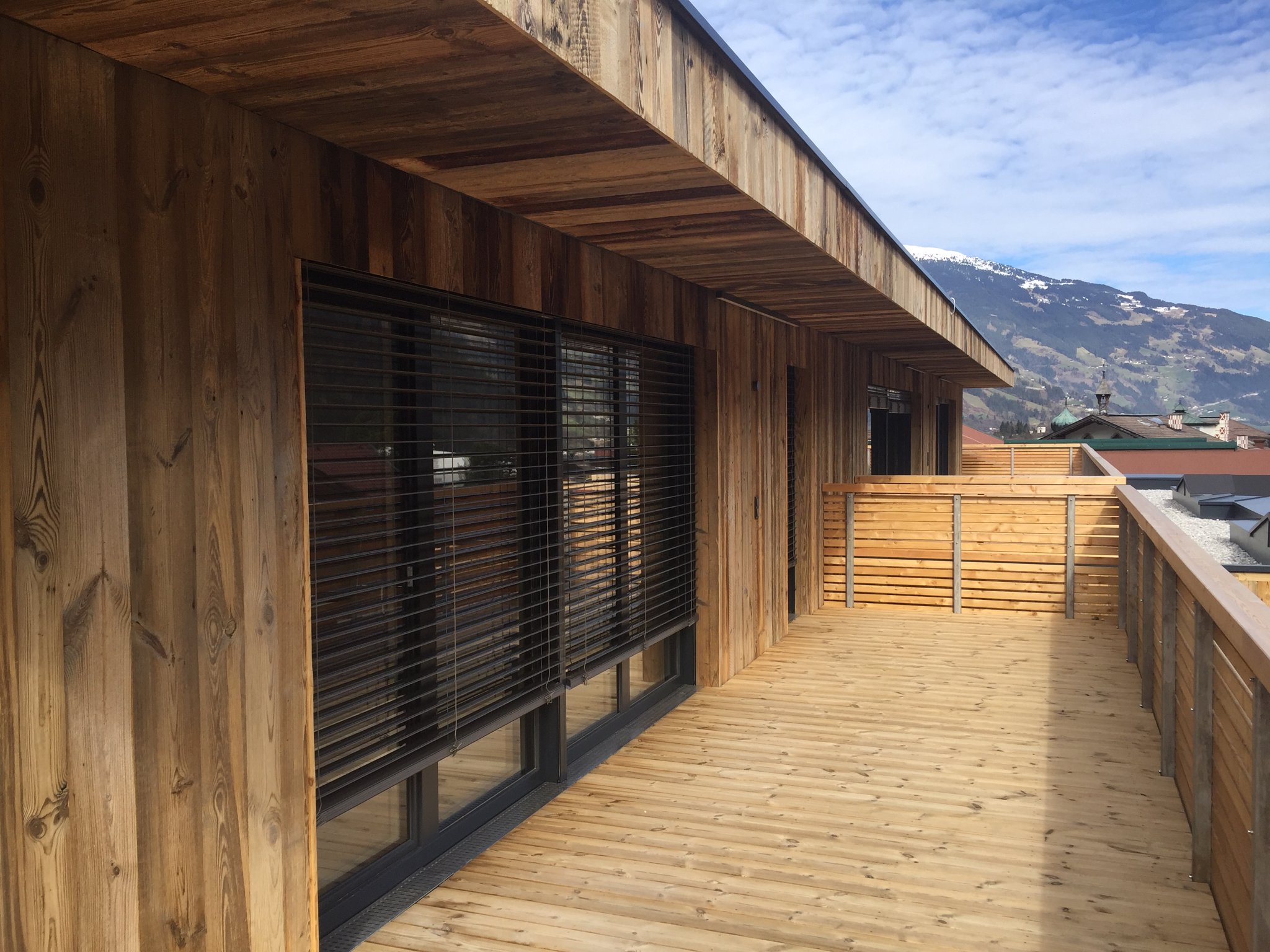

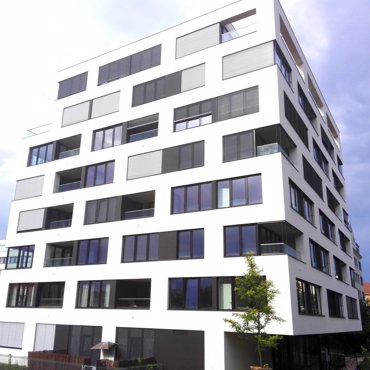

Riferimenti
Modalità di comando
- manuale – maniglia
- elettrico – comando a distanza o interruttore
Dimnensioni garantite
- larghezza minima: 600 mm
- larghezza massima: 6000 mm (comando con maniglia) / 6000* mm (comando con motore)
- altezza massima: 4000 mm
- superficie massima: 8 m2 (comando con maniglia) / 24 m2 (comando con motore)
* Attenzione: Con la crescente ampiezza del cieco diminuisce la sua classe di resistenza al vento – vedi Resistenza al vento, basso della pagina.
Dimensioni atipiche non sono in produzione.
Parametri tecnici
Cetta 65
Profilo superiore | Profilo inferiore | Lamella | Scorrimento laterale | Scaletta | Banda di tessuto |
|||
---|---|---|---|---|---|---|---|---|
cordicella/maniglia | Filo d´acciao/listello di guida | |||||||
Denominazione commerciale Dimensione (mm) Materiale |
P 001 56 × 58 Fe ![]() |
P 001/2 58 × 60 Al ![]() |
P 012/2 67 × 13 Al ![]() |
P 039 0,42 × 83 Al ![]() |
P 036 ø 3,2 Fe/PVC |
consultare il manuale tecnico |
P 030/2 60 × 72 PES |
P 531, P531/1 6 × 0,28 PES |
Colore | Standard: zincato (Fe profilo), naturale (Al profilo) A pagamento: altri RAL a spruzzo, DECORAL* |
Standard: alluminio nodizzato A pagamento: altri RAL a spruzzo, DECORAL* |
secondo il campionario ISOTRA a.s. |
grigio nero |
Standard: anodizzato Altri RAL a spruzzo, DECORAL* |
grigio nero |
grigio nero |
*per una larghezza massima di 4000 mm
Dimensioni atipiche non sono in produzione..
Colori
verniciato in colori RAL
-
1015
-
5014
-
7016
-
7035
-
7038
-
7048
-
8014
-
9005
-
9006
-
7022
-
9007
-
9010
-
9016
-
DB 703
-
7021
-
VSR 780
-
7021
Colore di base per lamella
-
3004
-
5002
-
6005
-
9002
-
DB 702
-
W 210
Colour performance Isotra System Decoral 1 at extra charge (cover box, guiding rail, guiding rail holder, head + bottom rail)
-
ISD110
-
ISD120
-
ISD130
-
ISD140
-
ISD150
-
ISD160
-
ISD210
-
ISD220
-
ISD230
-
ISD310
-
ISD152
-
ISD154
-
ISD200
-
ISD212
-
ISD214
-
ISD222
Colour performance Isotra System Decoral 2 at extra charge (cover box, guiding rail, guiding rail holder, head + bottom rail)
-
ISD500
-
ISD510
-
ISD600
-
ISD610
-
ISD620
-
ISD630
-
ISD640
-
ISD700
I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato.
Colore a pagamento supplementare per lamella
Tipi di montaggio base
- Montaggio a tasca (soffitto /parete)
- Montaggio ad incasso sulla cornice della finestra (soffitto /parte)
- Montaggio sul profilo di dilatazione della finestra (soffitto /parete)
Tali tre tipi di montaggio possono essere in due varianti: scatola coprente – box cover / box cover incorporato nel sistema di isolamento termico o rivestimento di circonferenza.
Montaggio specifico
- esecuzione autoportante (fissazione della persiana su listelli di guida)
- esecuzione facciata (cassetta rotonda: montaggio sulla facciata)
- montaggio su elemento portante
- montaggio su elemento portante POROTHERM (adatto per l´esecuzione autoportante)
- Veneziana autoportante con arrotolamento fuori canale
Il montaggio su elemento portante è necessario tenerlo in considerazione già durante la progettazione della casa.
Veneziana autoportante con arrotolamento fuori canale Bravo
Dimensioni limite per la variante Bravo
BRAVO | Larghezza (mm) | Altezza (mm) | Area Garantita (m2) | ||
---|---|---|---|---|---|
min. | max. | min. | max. | max. | |
Senza la rete antinsetti | 600 | 3500 | 500 | 3000 | 10,5 |
Con la rete antinsetti | 720 | 1800 | 500 | 2500 | 3 |
Tipo della tapparella | Altezza della tapparella (mm) |
---|---|
Cetta 60 Flexi | 1900 |
Cetta 65 | 1900 |
Cetta 80 | 2200 |
Cetta 80 Flexi | 3000 |
Cetta 80 Slim | 2600 |
Cetta 100 Flexi | 3300 |
Setta 65 | 1900 |
Setta 90 | 2700 |
Zetta 70 | 2100 |
Zetta 90 | 2500 |
Veneziana autoportante Viva
Dimensioni limite per la variante Viva
VIVA | Larghezza (mm) | Altezza (mm) | Area Garantita (m2) | ||
---|---|---|---|---|---|
min. | max. | min. | max. | max. | |
Senza la rete antinsetti | 600 | 4000 | 500 | 3000* | 10,5 (motor) |
Con la rete antinsetti | 720 | 1800 | 500 | 2500* | 3 |
L’altezza massima della tapparella contenibile dal cassonetto di 300 mm.
Tipo della tapparella | Altezza della tapparella (mm) |
---|---|
Cetta 60 Flexi | 3500 |
Cetta 65 | 2400 |
Cetta 80 | 2800 |
Cetta 80 Flexi | 3000 |
Cetta 80 Slim | 3000 |
Cetta 100 Flexi | 4000 |
Setta 65 | 2400 |
Setta 90 | 3000 |
Zetta 70 | 2600 |
Zetta 90 | 3000 |
Cetta 65 su elemento portante
Dimnensioni garantite per persiane Cetta 65 su elemento portante
- larghezza minima: 600 mm (comando con motore)
- larghezza massima: 3850 mm
- altezza massima: 1500 mm
- superficie massima: 8 m2
Resistenza al vento
Le prove di resistenza al vento sono state eseguite dal Centro di edilizia civile, a.s. in Zlín, in conformità alla norma ČSN EN 13659.
Guiding rail
Essential characteristics | Performance | ||||||||
Wind resistance | Width of construction hole L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
Standard EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Wind resistance class | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
Max. wind speed vmax (km/h) | 61 | 49 | 38 | 28 | |||||
Max. effective height wing | Hmax = 4000 mm | ||||||||
Width of construction hole L (mm) |
4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
Wind resistance class | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
Max. wind speed vmax (km/h) | 19 | 11 | 5 | 1 | |||||
Max. effective height wing | Hmax = 4000 mm | ||||||||
Additional thermal resistance ΔR | 0,08 (m2.K/W) | ||||||||
Total solar energy transmittance gtot | 0,032 - 0,094 (according to chosen slat colour)* |
Guiding rope
Essential characteristics | Performance | ||||||||||
Wind resistance | Width of construction hole L (mm) | L < 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | |||||
Standard EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Wind resistance class | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
Max. wind speed vmax (km/h) | 28 | 19 | 11 | 5 | 1 | ||||||
Max. effective height wing | Hmax = 2500 mm | ||||||||||
Width of construction hole L (mm) | L < 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 000 < L <= 4 500 | ||||||
Wind resistance class | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
Max. wind speed vmax (km/h) | 19 | 11 | 5 | 1 | 1 | ||||||
Max. effective height wing | Hmax = 4000 mm | ||||||||||
Additional thermal resistance ΔR | 0,08 (m2.K/W) | ||||||||||
Total solar energy transmittance gtot | 0,032 - 0,094 (according to chosen slat colour)* |
