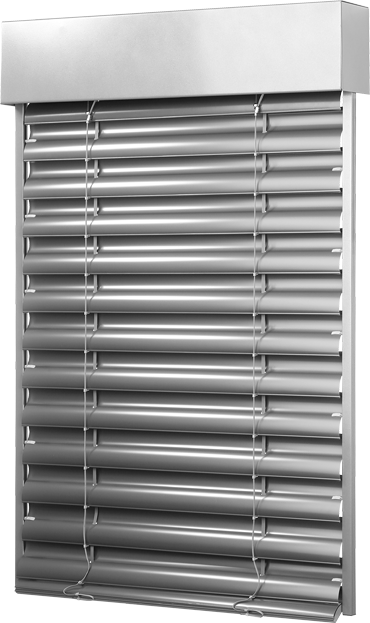

Persiane orizzontali per esterni Setta 65

‹ ›

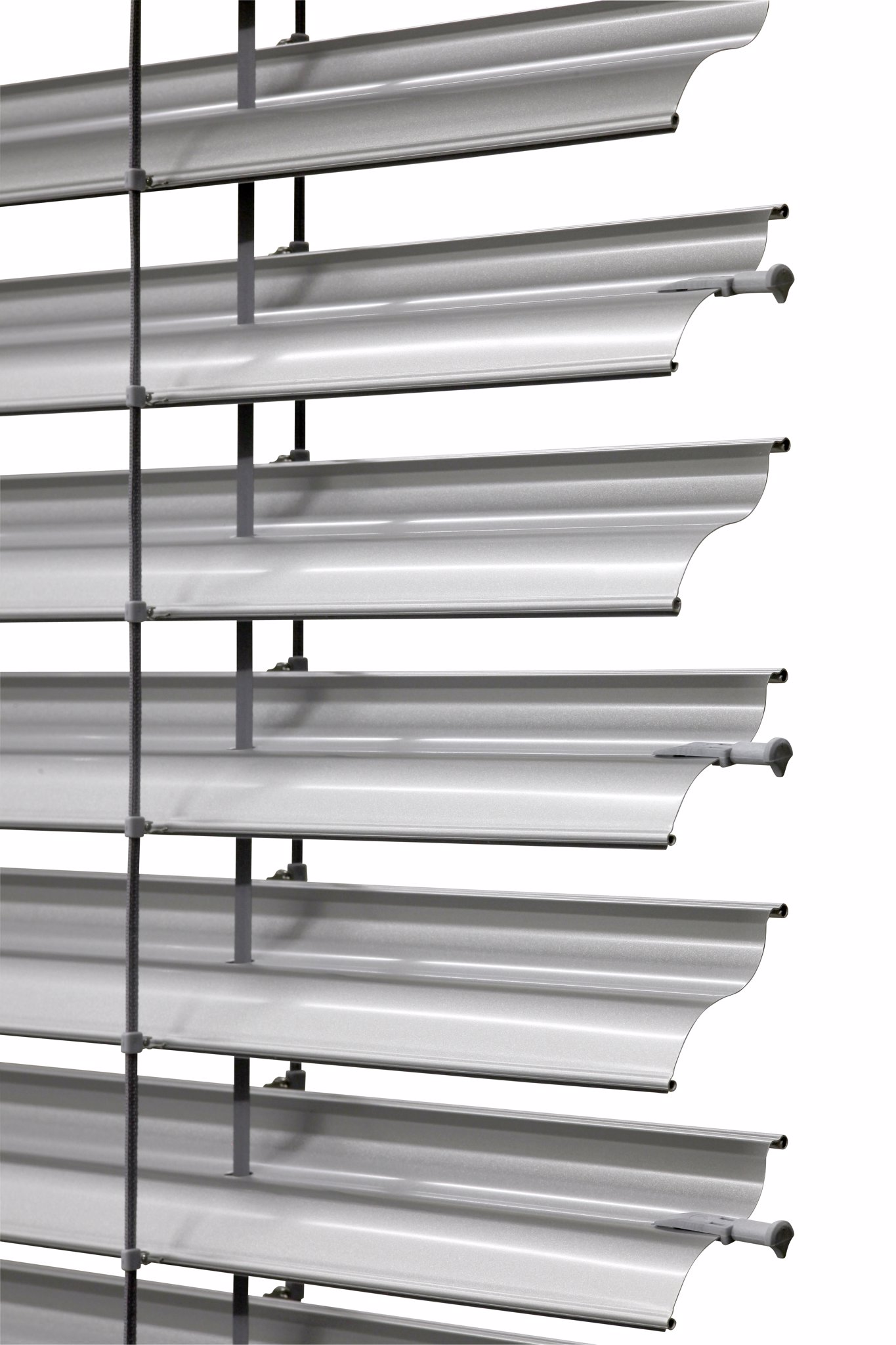

La veneziana per esterni Setta rappresenta il punto massimo nel campo dell’oscuramento per esterni dal punto di vista della funzionalità e del design. Quando sono chiuse le lamelle a forma di “S” creano una perfetta superficie compatta. La funzionalità delle veneziane per esterni Setta è rafforzata dal loro aspetto armonico. L’effetto termoregolatore della veneziana per esterni Setta è incrementato da uno strato in gomma pressata che si estende per tutta la lunghezza della lamella. Le guide in alluminio conferiscono stabilità alla veneziana per esterni in condizioni di vento e fungono anche da elemento di supporto per proteggere la casa contro eventuali scassi. La variabilità del montaggio, l’eleganza e l'oscuramento perfetto fanno di questa veneziana orizzontale per esterni un prodotto unico nel suo genere per tutti i tipi di edifici.

La tecnica di oscuramento della luce da esterni genera un ambiente ottimale dal punto di vista delle condizioni luminose/termiche e rappresenta al tempo stesso un elemento importante dell’edificio in termini di risparmio energetico. Secondo il concetto tradizionale le tapparelle da esterno svolgono la funzione di schermatura e sicurezza; secondo un concetto meno tradizionalista rappresentano invece un interessante elemento architettonico sia per edifici amministrativi sia per case unifamiliari.

Caratteristiche e vantaggi

versione con design elegante con lamelle a forma di “S”,
alto livello di oscuramento,
effetto termoregolante e protettivo,
riduzione del livello di rumorosità esterna,
profillo inferiore in alluminio estruso,
possibilità di comando elettrico,
rumorosità ridotta delle veneziane (gomma pressata per tutta la lunghezza della veneziana),
superficie massima garantita 24 m².

Configurare e domandare
in modo non vincolante

Riferimenti

Modalità di comando

manuale – con manovella
elettrico – con telecomando o interruttore

Dimensioni garantite

Larghezza minima: 600 mm
Larghezza massima: 4000 mm (comando con maniglia) / 6000* mm (comando con motore)
Altezza massima: 4000 mm
Superficie massima: 8 m² (per il comando con manovella) / 24 m² (per il comando con motore)

* Attenzione: Con la crescente ampiezza del cieco diminuisce la sua classe di resistenza al vento – vedi Resistenza al vento, basso della pagina.

Non produciamo dimensioni atipiche.

Parametri tecnici

Setta 65

	Profilo superiore		Profilo inferiore	Lamella	Guida laterale	Scaletta	Striscia in tessuto
	Profilo superiore		Profilo inferiore	Lamella	Guida	Scaletta	Striscia in tessuto
Nome commerciale Dimensione(mm) Materiale	P001 56 × 58 Fe	P001/2 56 × 60 Al	P01/24 67 × 13 Al	S39/2 0,42 × 83 Al		P 029/2 60 × 9,5 PES S029/22 PES	P 028 8 × 0,34 PES
Colori	Standard: lamiera zincata natural (Al profi l) Altri RAL disponibili		Standard: lamiera eloss Altri RAL disponibili	In base a campionario aggiornato	Standard: elox Altri RAL disponibili	bianco	grigo

Colori

62463

Colori RAL con supplemento di pagamento per le lamelle

1015

5014

7016

7035

7038

7048

8014

9005

9006

9007

7022

7021

9010

9016

DB 703

VSR 780

Colori RAL con supplemento di pagamento per le lamelle

3004

5002

6005

9002

DB 702

W 210

Colour performance Isotra System Decoral 1 at extra charge (cover box, guiding rail, guiding rail holder, head + bottom rail)

ISD110
ISD120
ISD130
ISD140
ISD150
ISD160
ISD210
ISD220
ISD230
ISD310
ISD152
ISD154
ISD200
ISD212
ISD214
ISD222

Colour performance Isotra System Decoral 2 at extra charge (cover box, guiding rail, guiding rail holder, head + bottom rail)

ISD500
ISD510
ISD600
ISD610
ISD620
ISD630
ISD640
ISD700

I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato.

Varianti di montaggio

Tipi di montaggio base

Montaggio su sacche (soffitto / parete)
Montaggio a spalletta su telaio finestra (soffitto / parete)
Montaggio profilo di estensione finestra (soffitto / parete)

64342 64343 64344

Questi tre tipi di montaggio possono essere realizzati secondo due varianti: cassa di copertura attribuita / cassa di copertura incorporata nel sistema di riscaldamento oppure rivestimento perimetrale.

Montaggio specifico

Versione autoportante (fissaggio della veneziana su guide)
Versione facciata (cassetta tonda; montaggio su facciata)
Montaggio su architrave Heluz (guide incassate)
Montaggio su architrave Porotherm (adatto per la versione autoportante)

Il montaggio su architrave va preso in considerazione già nella fase di progettazione della casa

Veneziana autoportante con arrotolamento fuori canale Bravo

Dimensioni limite per la variante Bravo

BRAVO	Larghezza (mm)		Altezza (mm)		Area Garantita (m²)
BRAVO	min.	max.	min.	max.	max.
Senza la rete antinsetti	600	3500	500	3000	10,5
Con la rete antinsetti	720	1800	500	2500	3

Usando questa variante si risparmiano 40 mm dell’altezza del cassonetto (dell’altezza della lamiera da copertura) rispetto alla versione standard.L’altezza massima della tapparella contenibile dal cassonetto di 210 mm.

Tipo della tapparella	Altezza della tapparella (mm)
Cetta 60 Flexi	1900
Cetta 65	1900
Cetta 80	2200
Cetta 80 Flexi	3000
Cetta 80 Slim	2600
Cetta 100 Flexi	3300
Setta 65	1900
Setta 90	2700
Zetta 70	2100
Zetta 90	2500

Veneziana autoportante Viva

Dimensioni limite per la variante Viva

VIVA	Larghezza (mm)		Altezza (mm)		Area Garantita (m²)
VIVA	min.	max.	min.	max.	max.
Senza la rete antinsetti	600	4000	500	3000*	10,5 (motor)
Con la rete antinsetti	720	1800	500	2500*	3

* vedi la tavola “L’altezza massima della tapparella contenibile dal cassonetto di 300 mm”
L’altezza massima della tapparella contenibile dal cassonetto di 300 mm.

Tipo della tapparella	Altezza della tapparella (mm)
Cetta 60 Flexi	3500
Cetta 65	2400
Cetta 80	2800
Cetta 80 Flexi	3000
Cetta 80 Slim	3000
Cetta 100 Flexi	4000
Setta 65	2400
Setta 90	3000
Zetta 70	2600
Zetta 90	3000

Setta 65 su elemento portante

Dimensioni garantite per la veneziana Setta 65 su architrave

larghezza minima: 600 mm
larghezza massima: 3850 mm
altezza massima: 1400 mm
superficie massima: 8 m²

Resistenza al vento

I test di resistenza al vento sono stati effettuati dal centro per l'ingegneria edile (Centrum stavebního inženýrství, a.s.) a Zlín ai sensi della norma ČSN EN 13659.

Zetta 65 listello di guida

Caratteristiche fondamentali	Proprietà
Resistenza al vento	Larghezza della costruzione L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Resistenza al vento class	5	8	4	7	3	6	2	5
	Max. velocità del vento vmax (km/h)	74		61		49		38
	Max. altezza effettiva dell'ala	Hmax = 4000 mm
	Larghezza della costruzione L (mm)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Resistenza al vento class	1	4	0	3	0	2	0	1
	Max. velocità del vento vmax (km/h)	28		19		11		5
	Max. altezza effettiva dell'ala	Hmax = 4000 mm
Resistenza termica aggiuntiva ΔR	0,08 (m².K/W)
Fattore totale della trasmissione dell'energia solare g_tot	0,032 - 0,094 (secondo il colore della lamella selezionata)*

Zetta 65 cordicella

Caratteristiche fondamentali	Proprietà
	Larghezza della costruzione L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Resistenza al vento class	3	6	2	5	1	4	0	3	0	2	0	1
	Max. velocità del vento vmax (km/h)	49		38		28		19		11		5
	Max. altezza effettiva dell'ala	Hmax = 2500 mm
	Larghezza della costruzione L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Resistenza al vento class	2	5	1	4	0	3	0	2	0	1	0	0
	Max. velocità del vento vmax (km/h)	38		28		19		11		5		1
	Max. altezza effettiva dell'ala	Hmax = 4000 mm
Resistenza termica aggiuntiva ΔR	0,08 (m².K/W)
Fattore totale della trasmissione dell'energia solare g_tot	0,032 - 0,094 (secondo il colore della lamella selezionata)*
