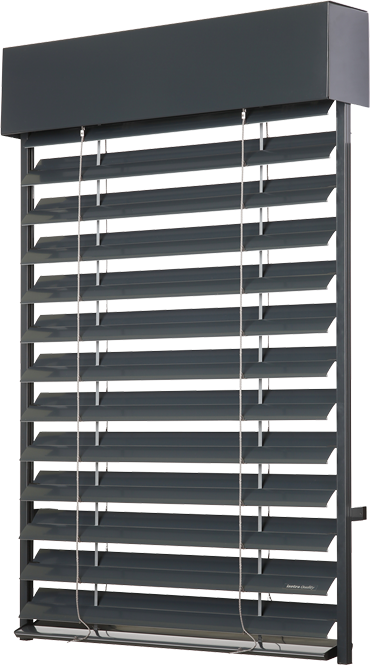

Persiane orizzontali per esterni Zetta 90

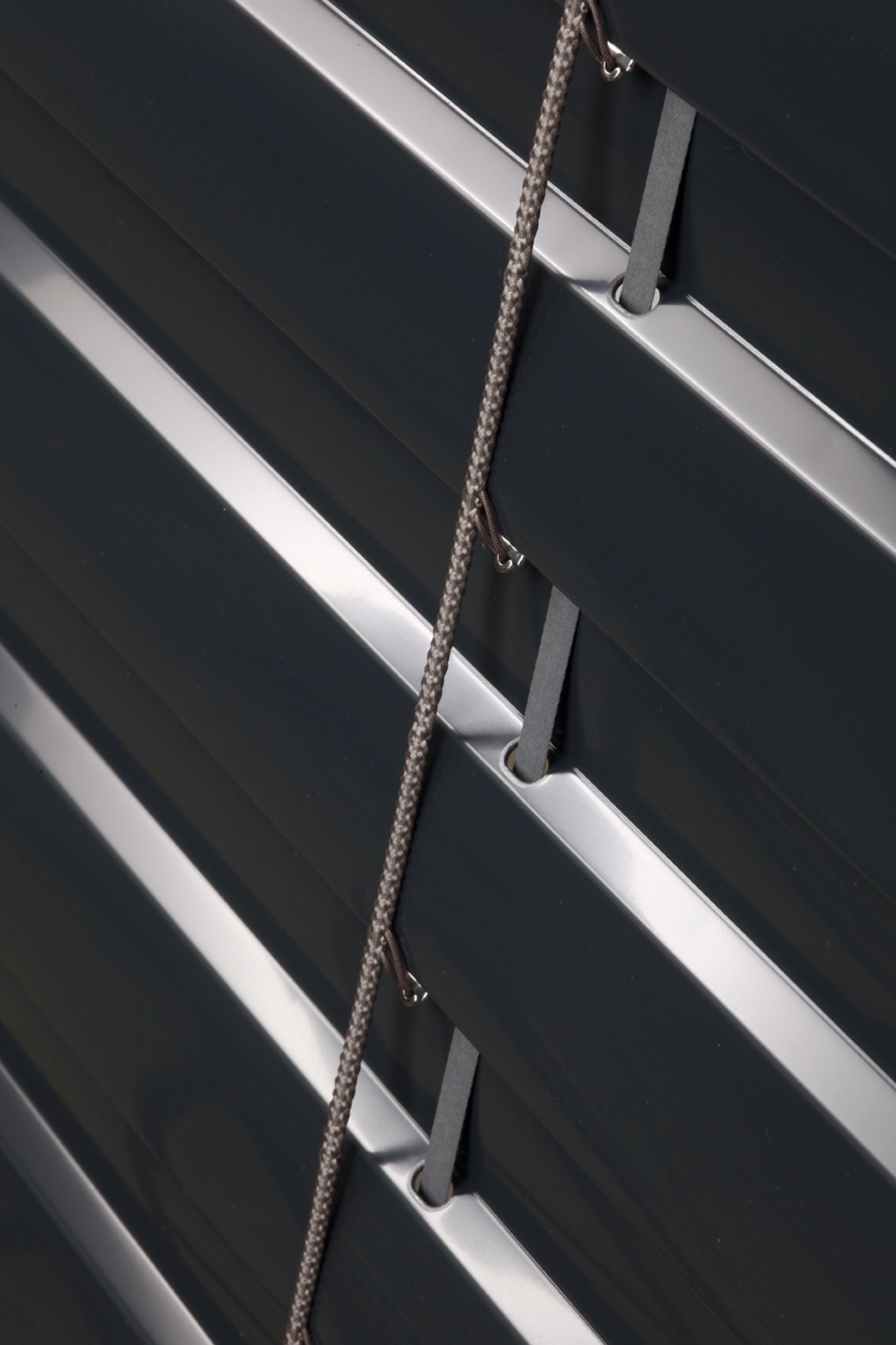

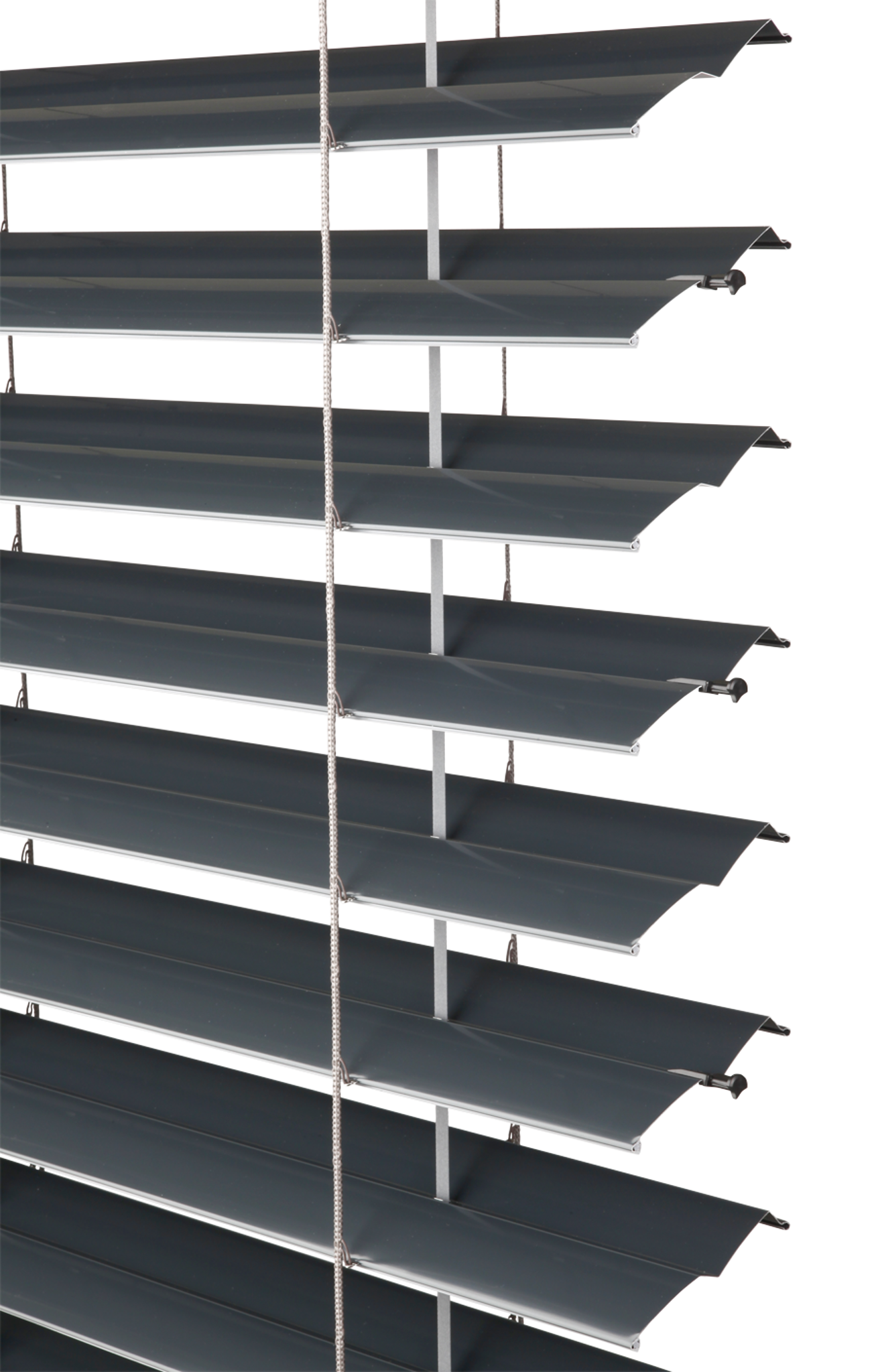

La persiana per esterni Zetta 90 è la persiana tecnologicamente più avanzata rispetto ai sistemi di oscuramento per esterni, ed è adatta per le case ed anche edifici amministrativi. Le lamelle dal diametro di 9 cm hanno forma di carattere „ZC“, formando nello stato chiuso una superficie compatta, che garantisce un perfetto oscuramento. La gomma stampata per tutta la lunghezza della gomma aumenta l´effetto termoregolatore della persiana. La persiana Zetta 90 rispetto alla persiana Zetta 70 è adatta per oscurare superfici più grandi, poichè le lamelle danno otticamente una maggiore impressione. Il listelli di guida in alluminio garantiscono la stabilità della persiana per esterni contro il vento e rappresentano un elemneto di sostegno per la sicurezza della casa contro gli scassi. La variabilità di montaggio, design moderno ed addirittura tecnico ed un perfetto oscuramento ne fanno di tale persiana orizzontale per esterni un elemento oscurante eccezionale per tutti i tipi di oggetti.
I sistemi di oscuramento per esterni creano un ambiente ottimale dal punto di vista delle condizioni luminose, e sono un elemento importante rispetto al risparmio energetico. Le persiane per esterni nella concezione tradizionale hanno funzione oscurante e di sicurezza, ed invece, nella concezione non tradizionale rappresentanto un elemento architettonico degli edifici amministrativi ed un vero gioello delle case.
Vantaggi
- alto livello di oscuramento,
- effetto termoregolatore e protettivo,
- riduzione del rumore esterno,
- profillo inferiore di alluminio estrudato,
- possibilità di comando elettrico,
- rumositá ridotta della persiana, (gomma stampata),
- superficie massima garantita 24 m2.
Riferimenti
Modalità di comando
- manuale – maniglia
- elettrico – comando a distanza o interruttore
Dimnensioni garantite
- larghezza minima: 600 mm
- larghezza massima: 4000 mm (comando con maniglia) / 6000* mm (comando con motore)
- altezza massima: 4000 mm
- superficie massima: 8 m2 (comando con maniglia) / 24 m2 (comando con motore)
* Attenzione: Con la crescente ampiezza del cieco diminuisce la sua classe di resistenza al vento – vedi Resistenza al vento, basso della pagina.
Dimensioni atipiche non sono in produzione.
Parametri tecnici
Zetta 90
Profilo superiore | Profilo inferiore | Lamella | Scorrimento laterale | scaletta | Banda di tessuto | ||
---|---|---|---|---|---|---|---|
Filo d´acciao/listello di guida | |||||||
Denominazione commerciale Dimensione (mm) Materiale |
P 001 56 × 58 Fe ![]() |
P 001/2 56 × 60 Al ![]() |
P 012/1 93 × 14 Al ![]() |
P 037 0,42 × 113 Al ![]() |
P 029/1 80 × 9,5 PES |
P 028 8 × 0,34 PES |
|
Colore | Standard: lamiera zincata altri colori RAL a spruzzo, |
Standard: alluminio anodizzato altri colori RAL a spruzzo |
secondo il campionario ISOTRA a.s. |
Standard: elox altri colori RAL a spruzzo |
bianco | grigio |
Colori
Colore di base per lamella
-
1015
-
3000 S
-
5014
-
7016
-
7035
-
7038
-
7048
-
8014
-
9005
-
9006
-
9007
-
7022
-
7021
-
9010
-
9016
-
DB 703
-
VSR 780
Colore a pagamento supplementare per lamella
-
3004
-
5002
-
6005
-
9002
-
DB 702
-
W 210
Colour performance Isotra System Decoral 1 at extra charge (cover box, guiding rail, guiding rail holder, head + bottom rail)
-
ISD110
-
ISD120
-
ISD130
-
ISD140
-
ISD150
-
ISD160
-
ISD210
-
ISD220
-
ISD230
-
ISD310
-
ISD152
-
ISD154
-
ISD200
-
ISD212
-
ISD214
-
ISD222
Colour performance Isotra System Decoral 2 at extra charge (cover box, guiding rail, guiding rail holder, head + bottom rail)
-
ISD500
-
ISD510
-
ISD600
-
ISD610
-
ISD620
-
ISD630
-
ISD640
-
ISD700
I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato.
Varianti versione Zetta 90
Windstabil
- Exterior blind with higher wind resistanse class
Supportive guiding wires
Blind width (mm) | Supportive guiding wires |
up to 1499 | 2 pcs (fixed to the side guiding rail) |
1500 – 1999 | 2 pcs (fixed to the side guiding rail + 1 pc in the middle) |
2000 – 3000 | 2 pcs (fixed to the side guiding rail + 2 pcs in the middle) |
Resistenza al vento table
Caratteristiche fondamentali | Proprietà | ||||||||||||
Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 5 000 | 5 000 < L <= 5 400 | |||||||
Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Resistenza al vento class | 5 | 8 | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | |
Max. velocità del vento vmax (km/h) | 74 | 61 | 49 | 38 | 28 | 19 | |||||||
Max. altezza effettiva dell'ala | Hmax = 2500 mm | ||||||||||||
Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 5 000 | 5 000 < L <= 5 400 | |||||||
Resistenza al vento class | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | |
Max. velocità del vento vmax (km/h) | 61 | 49 | 38 | 28 | 19 | 11 | |||||||
Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||||||
Resistenza termica aggiuntiva ΔR | 0,08 (m2.K/W) | ||||||||||||
Fattore totale della trasmissione dell'energia solare gtot | 0,032 - 0,094 (secondo il colore della lamella selezionata)* |
Varianti montaggio
Tipi di montaggio base
- Montaggio nella tasca (soffitto /parete)
- Montaggio ad incasso sulla cornice della finestra (soffitto /parete)
- Montaggio sul profilo di dilatazione della finestra (soffitto /parete)
Tali tre tipi di montaggio possono essere in due varianti: scatola coprente – box cover / box cover incorporato nel sistema di isolamento termico o rivestimento di circonferenza.
Montaggio specifico
- esecuzione autoportante (fissazione della persiana su listelli di guida)
- esecuzione facciata (cassetta rotonda: montaggio sulla facciata)
- montaggio su elemento portante Heluz (listelli di guida ad incasso)
- montaggio su elemento portante POROTHERM (adatto per l´esecuzione autoportante)
- veneziana autoportante con arrotolamento fuori canale
Il montaggio su elemento portante è necessario tenerlo in considerazione già durante la fase della progettazione della casa.
Veneziana autoportante con arrotolamento fuori canale Bravo
Dimensioni limite per la variante Bravo
BRAVO | Larghezza (mm) | Altezza (mm) | Area Garantita (m2) | ||
---|---|---|---|---|---|
min. | max. | min. | max. | max. | |
Senza la rete antinsetti | 600 | 3500 | 500 | 3000 | 10,5 |
Con la rete antinsetti | 720 | 1800 | 500 | 2500 | 3 |
Tipo della tapparella | Altezza della tapparella (mm) |
---|---|
Cetta 60 Flexi | 1900 |
Cetta 65 | 1900 |
Cetta 80 | 2200 |
Cetta 80 Flexi | 3000 |
Cetta 80 Slim | 2600 |
Cetta 100 Flexi | 3300 |
Setta 65 | 1900 |
Setta 90 | 2700 |
Zetta 70 | 2100 |
Zetta 90 | 2500 |
Veneziana autoportante Viva
Dimensioni limite per la variante Viva
VIVA | Larghezza (mm) | Altezza (mm) | Area Garantita (m2) | ||
---|---|---|---|---|---|
min. | max. | min. | max. | max. | |
Senza la rete antinsetti | 600 | 4000 | 500 | 3000* | 10,5 (motor) |
Con la rete antinsetti | 720 | 1800 | 500 | 2500* | 3 |
L’altezza massima della tapparella contenibile dal cassonetto di 300 mm.
Tipo della tapparella | Altezza della tapparella (mm) |
---|---|
Cetta 60 Flexi | 3500 |
Cetta 65 | 2400 |
Cetta 80 | 2800 |
Cetta 80 Flexi | 3000 |
Cetta 80 Slim | 3000 |
Cetta 100 Flexi | 4000 |
Setta 65 | 2400 |
Setta 90 | 3000 |
Zetta 70 | 2600 |
Zetta 90 | 3000 |
Zetta 90 su elemento portante
Dimensioni garantite per persiane Zetta 90 su elemento portante
- larghezza minima: 600 mm
- larghezza massima: 3850 mm
- altezza massima: 1900 mm
- superficie massima: 8 m2
Resistenza al vento
Le prove di resistenza al vento sono state eseguite dal Centro di edilizia civile, a.s. in Zlín, in conformità alla norma ČSN EN 13659.
Guide guida
Caratteristiche fondamentali | Proprietà | ||||||||
Resistenza al vento | Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Resistenza al vento class | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
Max. velocità del vento vmax (km/h) | 61 | 49 | 38 | 28 | |||||
Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||
Larghezza della costruzione L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
Resistenza al vento class | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
Max. velocità del vento vmax (km/h) | 19 | 11 | 5 | 1 | |||||
Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||
Resistenza termica aggiuntiva ΔR | 0,08 (m2.K/W) | ||||||||
Fattore totale della trasmissione dell'energia solare gtot | 0,032 - 0,094 (secondo il colore della lamella selezionata)* |
Condurre da cavo
Caratteristiche fondamentali | Proprietà | ||||||||||||||
Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Resistenza al vento class | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
Max. velocità del vento vmax (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
Max. altezza effettiva dell'ala | Hmax = 2500 mm | ||||||||||||||
Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
Resistenza al vento class | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
Max. velocità del vento vmax (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||||||||
Resistenza termica aggiuntiva ΔR | 0,08 (m2.K/W) | ||||||||||||||
Fattore totale della trasmissione dell'energia solare gtot | 0,032 - 0,094 (secondo il colore della lamella selezionata)* |
Da scaricare
- Exterior blinds
- Control and maintenance manual
- Measurement and assembly manual
- Order form facade blinds
- Technical manual
- Order form Viva and Bravo
- Order form two headrails
- Order form
- Order form Emergency
- Order form Windstabil
- Order form – shaped blinds
- Order form Packet slat
- Order form Viva – preparation
- Order form Front covers
- Sun protection systems
- Measurement and assembly manual VIVA
- Order form guiding channel
