Pregi & vantaggi

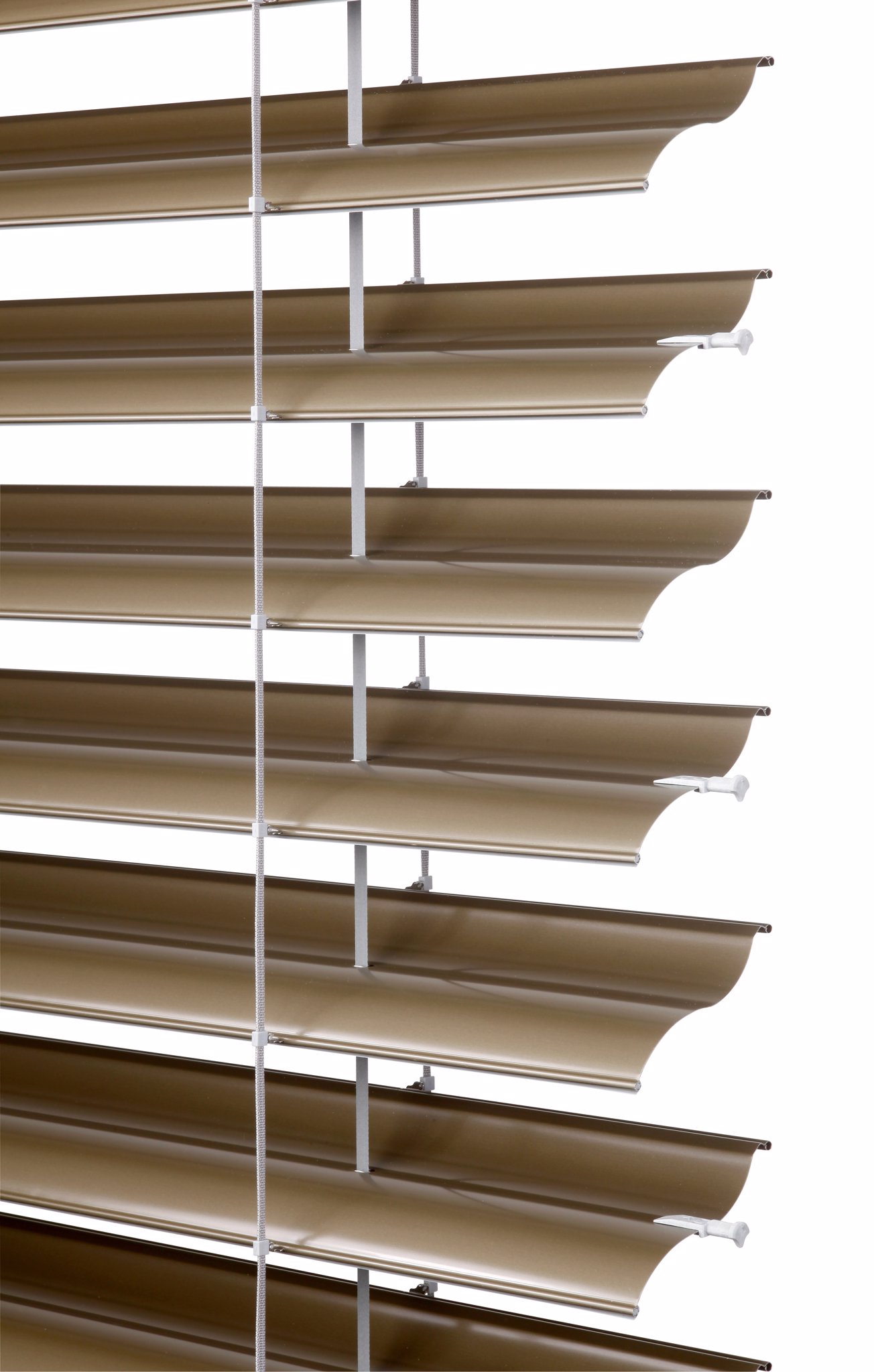

  • versione con design elegante con lamelle a forma di „S“
  • alto livello di oscuramento
  • effetto termoregolante e protettivo
  • riduzione del livello di rumorosità esterna
  • profillo inferiore in alluminio estruso
  • possibilità di comando elettrico
  • rumorosità ridotta delle veneziane (gomma pressata per tutta la lunghezza della veneziana)
  • superficie massima 24 m2
Trovate

Ispirazione

Esplorate

Versione cromatica

I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato
Modalità

Comando

manuale
maniglia
elettrico
comando a distanza o interruttore
Garantite

Dimensioni

larghezza minima
600 mm
larghezza massima
6000* mm
larghezza massima
4000 mm
superficie massima
8 m2 (comando con maniglia)
24 m2 (comando con motore)
*Attenzione: Con la crescente ampiezza del cieco diminuisce la sua classe di resistenza al vento – vedi Resistenza al vento, basso della pagina.

Dimensioni atipiche non producono.
Dimensioni garantite

Parametri tecnici

Profilo superiore Profilo inferiore Lamella Scorrimento laterale Scaletta Banda di tessuto
barra di guida filo
Denominazione commerciale

P 001/1 P 001/2 P 012/21
S 039

sono nel manuale tecnico P 036
P 029/1 P 531,
P531/1
Dimensione (mm) 56 × 58 58 × 60 93 × 14 0,42 × 113 sono nel manuale tecnico Ø 3,2 86 × 9,5 6 × 0,28
Materiale Fe Al Al Al sono nel manuale tecnico Fe / PVC PES PES
Sezione Sezione del profilo Sezione del profilo Sezione del profilo Sezione del profilo
Colore Standard:
zincato (Fe profilo)
naturale (Al profilo)
A pagamento:
altri RAL a spruzzo,
DECORAL*
Standard:
alluminio nodizzato
A pagamento:
altri RAL a spruzzo
DECORAL*
Secondo il campionario ISOTRA a.s. Standard:
alluminio nodizzato
altri RAL a spruzzo, DECORAL*
grigio
nero
grigio
nero
grigio
nero

*do 4000 mm
Dimensioni atipiche non sono in produzione.

Varianti di montaggio

Tipi di montaggio base

Questi tre tipi di montaggio possono essere realizzati secondo due varianti: cassa di copertura attribuita / cassa di copertura incorporata nel sistema di riscaldamento oppure rivestimento perimetrale.

Montaggio specifico

  • Versione autoportante (fissaggio della veneziana su guide)
  • Versione facciata (cassetta tonda; montaggio su facciata)
  • Montaggio su architrave Heluz (guide incassate)
  • Montaggio su architrave Porotherm (adatto per la versione autoportante)
  • Veneziana autoportante con arrotolamento fuori canale

Il montaggio su architrave va preso in considerazione già nella fase di progettazione della casa.

Resistenza al vento

Le prove di resistenza al vento sono state eseguite dal Centro di edilizia civile, a.s. in Zlín, in conformità alla norma ČSN EN 13659.

Cordicella di guida

Caratteristiche fondamentali Proprietà
  Larghezza della costruzione L (mm) L <= 2 000 2 000 < L <= 3 000  3 000 < L <= 4 000  4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Resistenza al vento class 3 5   1 4 3 0 2  0 1
Max. velocità del vento vmax (km/h) 49 38 28 19 11 5
Max. altezza effettiva dell'ala Hmax = 2500 mm
Larghezza della costruzione L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000
Resistenza al vento class 2 5 1 4 0 3 0 2 0 1 0 0
Max. velocità del vento vmax (km/h) 38 28 19 11 5 1
Max. altezza effettiva dell'ala Hmax = 4000 mm
Resistenza termica aggiuntiva ΔR 0,08 (m2.K/W)
Fattore totale della trasmissione dell'energia solare gtot 0,032 - 0,094 (secondo il colore della lamella selezionata)*

Barra di guida

Caratteristiche fondamentali Proprietà
Resistenza al vento Larghezza della costruzione L (mm) L <= 2 000   2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Resistenza al vento class 5 8 4 7 3 6 2 5
Max. velocità del vento vmax (km/h)  74   61  49  38
Max. altezza effettiva dell'ala  Hmax = 4000 mm
Larghezza della costruzione L (mm) 4 500 < L <= 5 000   5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Resistenza al vento class 1 4 0   3 0 2 0 1
Max. velocità del vento vmax (km/h) 28  19  11 5
Max. altezza effettiva dell'ala Hmax = 4000 mm
Resistenza termica aggiuntiva ΔR 0,08 (m2.K/W)
Fattore totale della trasmissione dell'energia solare gtot 0,032 - 0,094 (secondo il colore della lamella selezionata)*
