Frangisoli (le veneziane esterne)
Persiane in alluminio per esterni Cetta 80
Galleria del prodotto

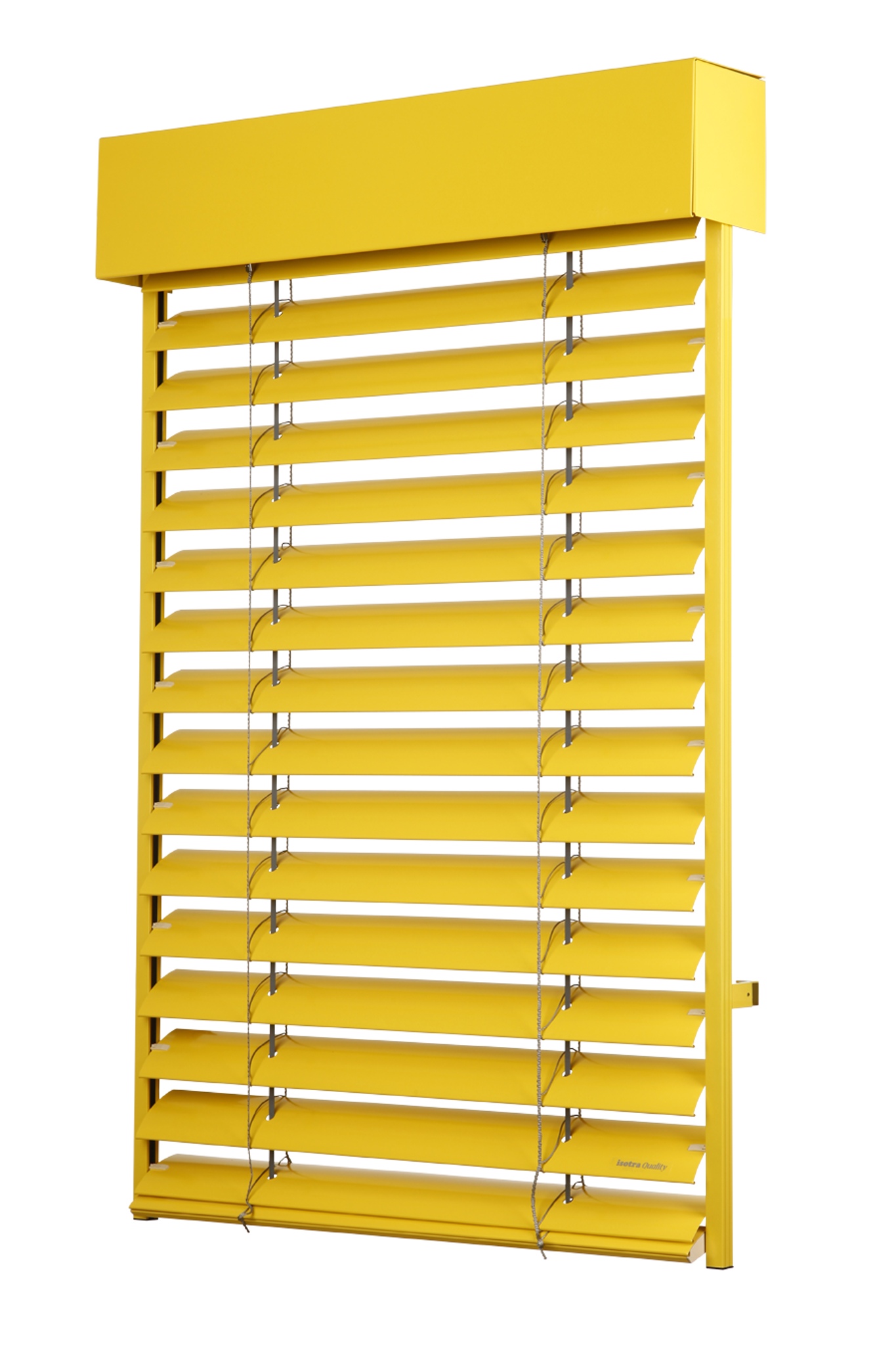

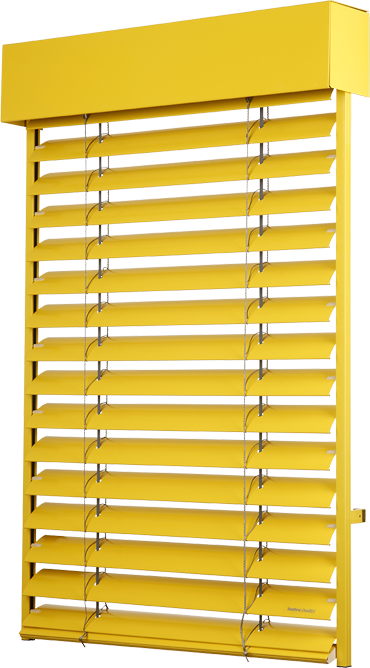

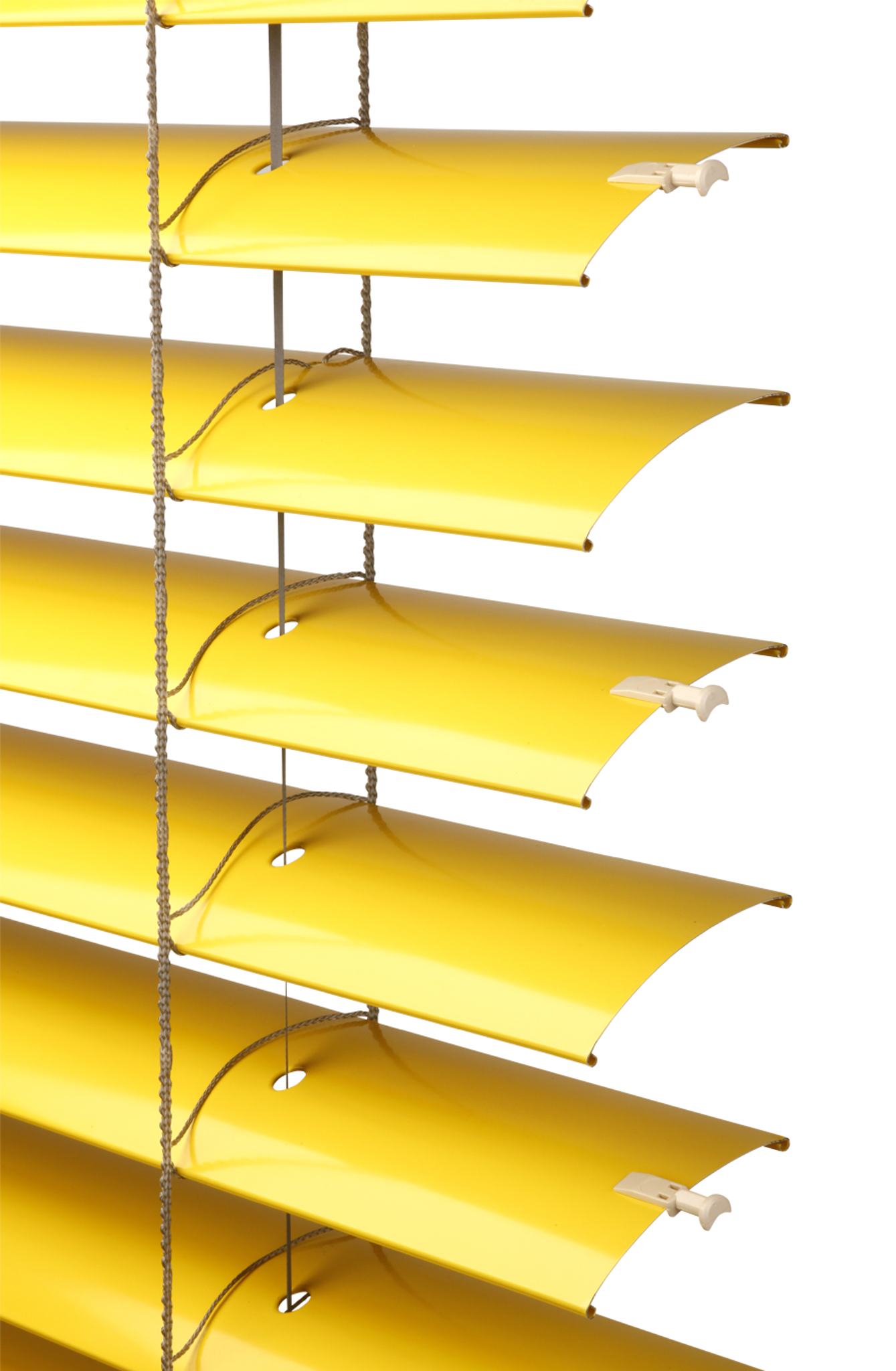

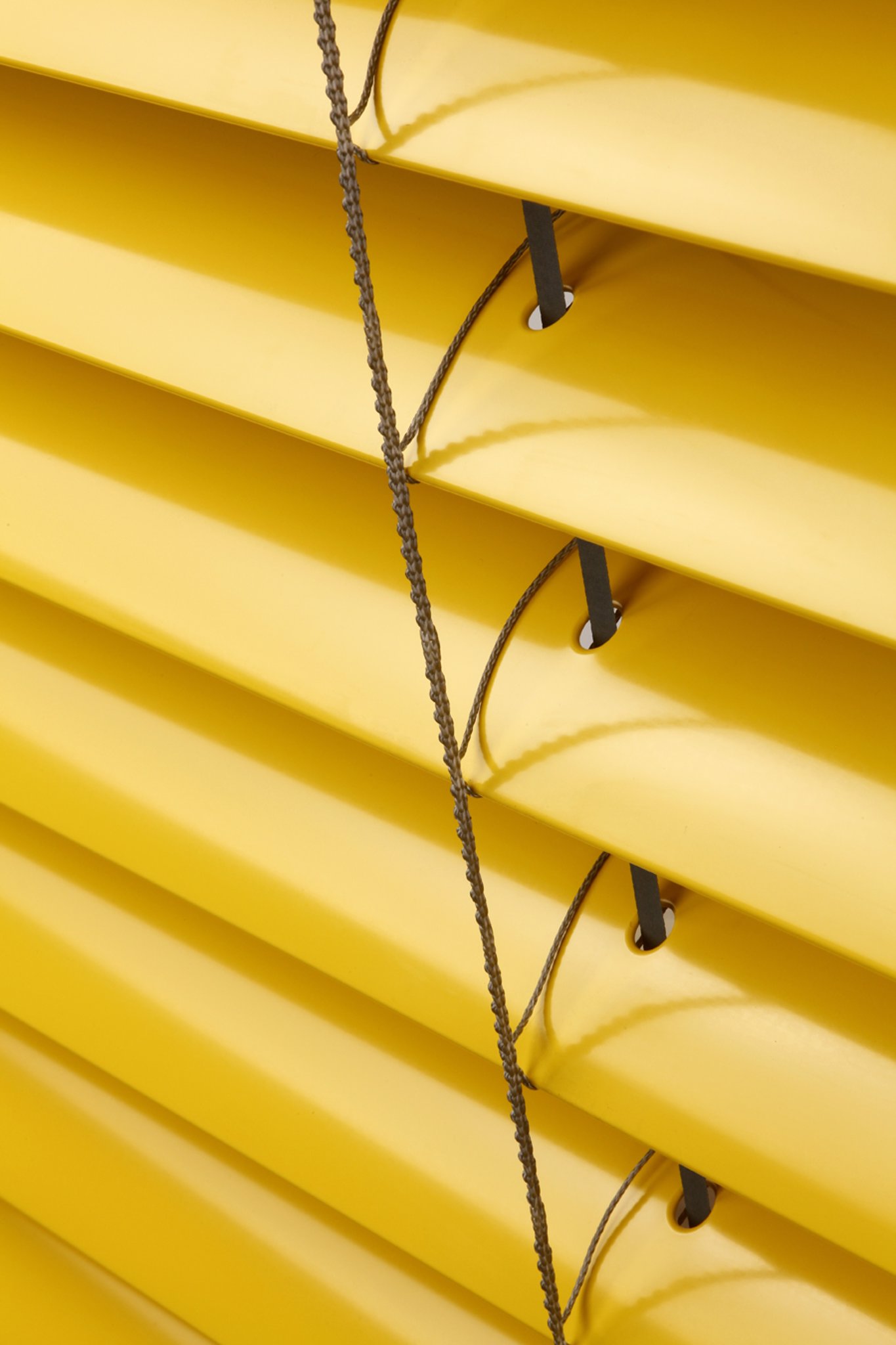

Il tipo più utilizzato nell’oscuramento esterno è la veneziana Cetta 80. In termini di aspetto, queste veneziane si addicono alle case unifamiliari. Le lamelle hanno una larghezza di 8 cm e sono a forma di "C". La veneziana per esterni Cetta è caratterizzata dalla variabilità delle versioni. Le varianti Flexi e Slim hanno l’altezza di arrotolamento più ridotta, mentre la variante Duo è connotata da un diverso grado di ribaltabilità della parte alta e bassa della veneziana in maniera simultanea. La veneziana Cetta 80, con rientranze su tutta la lunghezza della lamella, è maggiormente resistente al vento e alla pressione. Per le aule scolastiche o locali conferenza consigliamo il sistema DUO, dove la parte alta e bassa della veneziana possono essere aperte in maniera differente l’una dall’altra. Le guide in alluminio assicurano stabilità contro il vento e costituiscono un elemento in più contro eventuali scassi.
Pro
Pregi & vantaggi
- profilo inferiore in alluminio estrudato
- versioni: sistema duo, sistema slim, sistema flexi
- alto livello di oscuramento
- effetto termoregolatore e protettivo
- riduzione del livello di rumorosità esterna
- possibilità di comando elettrico
- superficie garantita fino a 24 m2
Esplorate
Versione cromatica
Colore di base lamella
.jpg)
Colore a pagamento supplementare Isotra System Decoral 1 cassonetto, liste di guida, supporti delle liste di guida, profili superiore ed inferiore
Colore a pagamento supplementare Isotra System Decoral 2 cassonetto, liste di guida, supporti delle liste di guida, profili superiore ed inferiore
svendita
I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato.
Modalita
Comando
manuale
maniglia
maniglia
elettrico
comando a distanza o interruttore
comando a distanza o interruttore
Garantite
Dimensioni
larghezza minima
600 mm
600 mm
larghezza massima
6000 mm
6000 mm
altezza massima
4000 mm
4000 mm
superficie massima
8 m2 (comando con maniglia)
24 m2 (comando con motore)
8 m2 (comando con maniglia)
24 m2 (comando con motore)
*Attenzione: Con la crescente ampiezza del cieco diminuisce la sua classe di resistenza al vento – vedi Resistenza al vento, basso della pagina.
Dimensioni atipiche non producono.
Dimensioni atipiche non producono.
Parametri tecnici
| Profiloo superiore | Profiloo inferiore | Lamella | Scorrimento laterale | Scaletta | Banda di tessuto |
|||
|---|---|---|---|---|---|---|---|---|
| barra di guida | filo | |||||||
| Denominazione commerciale |
P 001/1 | P 001/2 | P 012/23 |
P 040 |
sono nel manuale tecnico | P 036 | P 030/1 | P 531, P531/1 |
| Dimensione (mm) | 56 × 58 | 58 × 60 | 80 × 13 | 0,42 × 98 | sono nel manuale tecnico | Ø 3,2 | 68 × 85 | 6 × 0,28 |
| Materiale | Fe | Al | Al | Al | sono nel manuale tecnico | Fe / PVC | PES | PES |
| Sezione |  |
 |
 |
 |
||||
| Colore | Standard: zincato (Fe profilo) naturale (Al profilo) A pagamento: altri RAL a spruzzo DECORAL* |
Standard: alluminio anodizzato A pagamento: altri RAL a spruzzo DECORAL* |
Secondo il campionario ISOTRA a.s. |
Standard: anodizzato Altri RAL a spruzzo DECORAL* |
grigio nero |
grigio nero |
grigio nero |
|
*per una larghezza massima di 4000 mm
Varianti versione
Dettaglio e confronto delle altezze delle cartucce Cetta 80 e Cetta 80 slim
Sistema Slim
- soddisfa i requisiti di altezza ridotta di arrotolamento,
- composizione specifica delle lamelle (prevalenza laterale alternata delle lamelle vicine) conservando la possibilità di guida con le barre,
- soluzione adatta per il montaggio in caso di carenza di spazio per l'arrotolamento
- veneziana autoportante con arrotolamento fuori canale
| Ttipo di veneziana | Altezza della veneziana (mm) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | |
| Cetta 80 | 130 | 140 | 145 | 155 | 155 | 165 | 170 | 180 | 185 | 190 | 195 | 205 | 210 | 215 | 225 | 230 | 235 | 240 |
| Cetta 80 slim | 125 | 135 | 135 | 145 | 150 | 155 | 160 | 165 | 170 | 180 | 180 | 190 | 195 | 195 | 205 | 205 | 215 | 220 |
| Ttipo di veneziana | Altezza della veneziana (mm) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 | 3100 | 3200 | 3300 | 3400 | 3500 | 3600 | 3700 | 3800 | 3900 | 4000 | |
| Cetta 80 | 250 | 255 | 265 | 265 | 275 | 280 | 290 | 295 | 300 | 305 | 315 | 320 | 325 | 335 | 340 | 345 | 350 | 360 |
| Cetta 80 slim | 225 | 230 | 230 | 240 | 250 | 250 | 260 | 265 | 270 | 275 | 280 | 285 | 290 | 295 | 300 | 305 | 310 | 320 |
Sistema Duo
- consente un grado differente di ribaltamento delle lamelle nella parte superiore e inferiore della veneziana in manieraa simultanea,
- ssicura una variabilità di oscuramento molto più ampia,
- soluzione adatta per edifici amministrativi, aule scolastiche o sale conferenza.
Sistema Flexi
- le altezze ridotte di arrotolamento sono ottenute grazie all'uso di lamelle senza rientranza longitudinale,
- soluzione adatta per il montaggio in caso di carenza di spazio per l'arrotolamento.
Varianti montaggio
Tipi di montaggio base
Tali tipi di montaggio possono avere due varianti: scatola coprente – box cover / box cover incorporato nel sistema di isolamento termico o rivestimento di circonferenza.
Montaggio specifico
- esecuzione autoportante (fissazione della persiana su listelli di guida)
- esecuzione facciata (cassetta rotonda: montaggio sulla facciata)
- montaggio su elemento portante Heluz (listelli di guida ad incasso)
- montaggio su elemento portante POROTHERM (adatto per l´esecuzione autoportante)
- Il montaggio su elemento portante è necessario tenerlo in considerazione già nella fase della progettazione della casa.
Resistenza al vento
Le prove di resistenza al vento sono state eseguite dal Centro di edilizia civile, a.s. in Zlín, in conformità alla norma ČSN EN 13659.
Cordicella di guida
| Caratteristiche fondamentali | Proprietà | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Resistenza al vento class | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. velocità del vento vmax (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
| Max. altezza effettiva dell'ala | Hmax = 2500 mm | ||||||||||||||
| Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Resistenza al vento class | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
| Max. velocità del vento vmax (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
| Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||||||||
| Resistenza termica aggiuntiva ΔR | 0,08 (m2.K/W) | ||||||||||||||
| Fattore totale della trasmissione dell'energia solare gtot | 0,032 - 0,094 (secondo il colore della lamella selezionata)* | ||||||||||||||
Barra di guida
| Caratteristiche fondamentali | Proprietà | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Resistenza al vento | Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Resistenza al vento class | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
| Max. velocità del vento vmax (km/h) | 61 | 49 | 38 | 28 | |||||
| Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||
| Larghezza della costruzione L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Resistenza al vento class | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. velocità del vento vmax (km/h) | 19 | 11 | 5 | 1 | |||||
| Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||
| Resistenza termica aggiuntiva ΔR | 0,08 (m2.K/W) | ||||||||
| Fattore totale della trasmissione dell'energia solare gtot | 0,032 - 0,094 (secondo il colore della lamella selezionata)* | ||||||||
