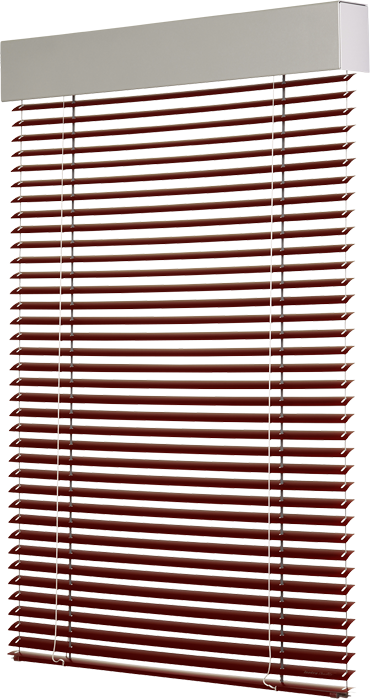

Persiane per esterni Cetta 50

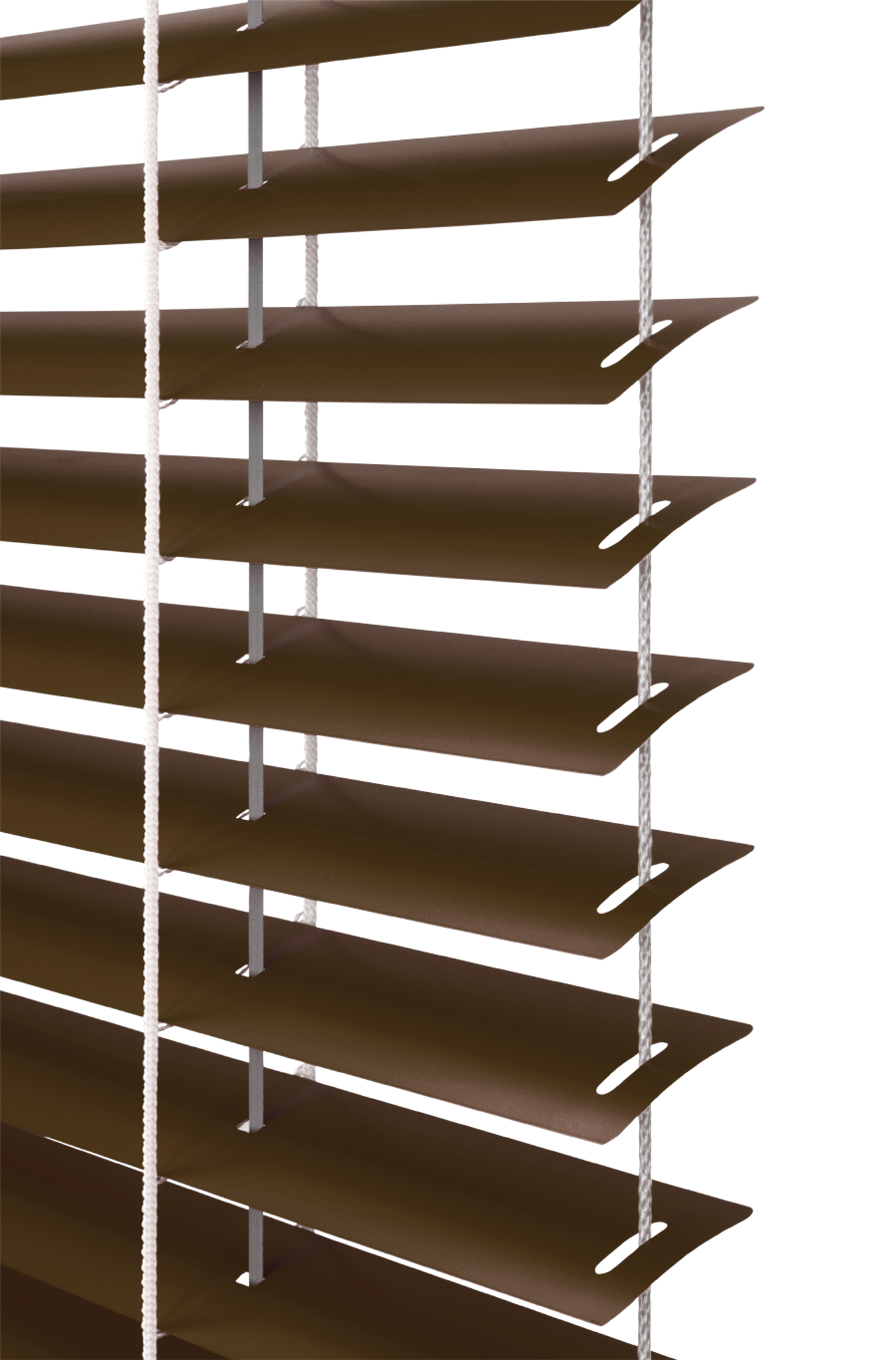

La persiana per esterni Cetta 50 è un tipo universale di persiana esterna, che si può anche impiegare per ambienti interni. Le lamelle dalla larghezza di 5 cm hanno forma di carattere „C“, senza pieghe sulle estremità delle stesse e vengono montate nei luoghi non troppo esposti a forte vento. Le lamelle delle tende passano attraverso i listelli di guida o filo d´acciaio. Il design della persiana per esterni Cetta 50 assomiglia a quello della persiana Cetta 80-Flexi, a differenza a quest´ultima però, non si può montare su elemento portante Heluz. La persiana per esterni Cetta 50 grazie alla sua esecuzione perfetta ed all´alta qualità di visualizzazione permertte l´installazione sia esterna, che interna.

I sistemi di oscuramento creano un ambiente ottimale dal punto di vista delle condizioni luminose, essendo una componente importante degli intenti rispetto al risparmio energetico. Le persiane per esterni, nella concezione tradizionale hanno funzione oscurante e di sicurezza, e viceversa, rappresentano un elemento architettonico degli edifici e nello stesso tempo un vero gioello delle vostre case.

Vantaggi

  • adatta per l´oscuramento degli spazi piu`piccoli,
  • variante di montaggio per ambienti interni,
  • possibilità di comando elettrico,
  • superficie garantita fino a 10 m2.

Riferimenti

Modalità di comando

  • manuale – cordicella, maniglia
  • elettrico – comando a distanza o interruttore

Dimnensioni garantite

  • larghezza minima: 400 mm / 600 mm (comando con motore)
  • larghezza massima: 3150 mm
  • altezza massima: 3000 mm
  • superficie massima: 6 m2 (comando con cordicella) / 8 m2 (comando con maniglia) / 10 m2 (comando con motore)
  • Dimensioni atipiche non sono in produzione.

Parametri tecnici

Cetta 50

Profilo superiore Profilo inferiore Lamella Scorrimento laterale Scaletta Banda di tessuto
cordicella/maniglia Motore Motore Filo d´acciao barra di guida
Denominazione commerciale
Dimensione (mm)
Materiale
P 528
40 × 40
Fe
3695
P 001
56 × 58
Fe
3695
P 001/2
58 × 60
Al
3695
P 508
49 × 12
Fe
3696
P 529
0,23 × 50
Al
3697
P 501
ø 2,2
Fe/PVC
Varianti guida le barre sono nel manuale tecnico P 509
42 × 54
PES
P 531
6 × 0,28
PES
Colore Standard:
RAL 9003 bianco, RAL 9006 argento, zincato (Fe profilo), naturale (Al profilo)
A pagamento: altri RAL a spruzzo, DECORAL*
Standard:
RAL 9003 bianco, RAL 9006 argento, zincato A pagamento: altri RAL a spruzzo, DECORAL*
RAL 9003 bianco, RAL 9006 argento
altri RAL a spruzzo, DECORAL*
Secondo
il campionario ISOTRA a.s.
grigio Standard: anodizzato  A pagamento: altri RAL a spruzzo, DECORAL* grigio
bianco
grigio
*per una larghezza massima di 4000 mm

Colori

4012

Colore di base per lamella

  • 9007 9007
  • 0001 0001
  • 0014 0014
  • 7016 7016

Colore a pagamento supplementare per lamella

  • 0606 0606
  • 4459 4459
  • 4806 4806
  • 4851 4851
  • 7113 7113

Colour performance Isotra System Decoral 1 at extra charge (cover box, guiding rail, guiding rail holder, head + bottom rail)

  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Colour performance Isotra System Decoral 2 at extra charge (cover box, guiding rail, guiding rail holder, head + bottom rail)

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700

I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato.

Varianti di montaggio

Tipi di montaggio base

  • Montaggio a tasca (soffitto /parte)
  • Montaggio ad incasso sulla cornice della finestra (soffitto /parte)
  • Montaggio sul profilo di dilatazione della finestra (soffitto /parte)

3826 3827 3828

Tali tipi di montaggio possono essere in due varianti: scatola coprente – box cover / box cover incorporato nel sistema di isolamento termico o rivestimento di circonferenza.

Resistenza al vento

Le prove di resistenza al vento sono state eseguite dal Centro di edilizia civile, a.s. in Zlín, in conformità alla norma ČSN EN 13659.

Guiding channel

Essential characteristics Performance
Wind resistance Width of construction hole L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Standard EN/Beaufort
13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Wind resistance class 4 7 3 6 2 5 1 4
Max. wind speed vmax (km/h) 61 49 38 28
Max. effective height wing Hmax = 4000 mm
Width of construction hole L (mm) 4 500 < L <= 5 000 5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Wind resistance class 0 3 0 2 0 1 0 0
Max. wind speed vmax (km/h) 19 11 5 1
Max. effective height wing Hmax = 4000 mm
Additional thermal resistance ΔR 0,08 (m2.K/W)
Total solar energy transmittance gtot 0,032 - 0,094 (according to chosen slat colour)*



Guiding wire

Essential characteristics Performance
Wind resistance Width of construction hole L (mm) L < 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800
Standard EN/Beaufort
13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Wind resistance class 1 4 0 3 0 2 0 1 0 0
Max. wind speed vmax (km/h) 28 19 11 5 1
Max. effective height wing
Hmax = 2500 mm
Width of construction hole L (mm)
L < 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 000 < L <= 4 500
Wind resistance class 0 3 0 2 0 1 0 0 0 0
Max. wind speed vmax(km/h) 19 11 5 1 1
Max. effective height wing
Hmax = 4000 mm
Additional thermal resistance ΔR 0,08 (m2.K/W)
Total solar energy transmittance  gtot 0,032 - 0,094 (according to chosen slat colour)*
