Frangisoli (le veneziane esterne)

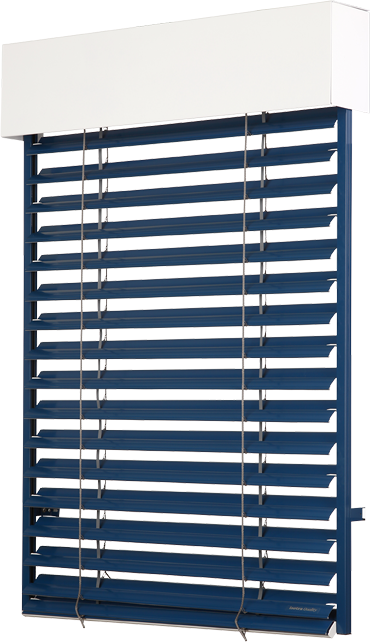

Persiane orizzontali per esterni Zetta 70
Galleria del prodotto
La persiana orizzontale per esterni Zetta 70 con persiana per esterni Zetta 90 rappresentano le persiane tecnologicamente più avanzate rispetto ai sistemi di oscuramento per esterni, ed è adatta per le case ed anche edifici amministrativi. Le lamelle dal diametro di 7 cm hanno forma di carattere „ZC“, formando nello stato chiuso una superficie compatta, che garantisce un perfetto oscuramento. La gomma stampata per tutta la lunghezza della gomma aumenta l´effetto termoregolatore della persiana. I listelli di guida in alluminio garantiscono la stabilità della persiana per esterni contro il vento e rappresentano un elemeeto di sostegno per la sicurezza della casa contro gli scassi. La variabilità di montaggio, design moderno ed addirittura tecnico ed un perfetto oscuramento ne fanno di tale persiana orizzontale per esterni un elemento oscurante eccezionale per tutti i tipi di oggetti.
Pro
Pregi & vantaggi
- alto livello di oscuramento
- effetto termoregolatore e protettivo
- riduzione del rumore esterno
- profillo inferiore di alluminio estrudato
- possibilità di comando elettrico
- rumositá ridotta della persiana
- superficie massima garantita 18 m2
Esplorate
Versione cromatica
Colore di base lamella
.jpg)
Colore a pagamento supplementare Isotra System Decoral 1 cassonetto, liste di guida, supporti delle liste di guida, profili superiore ed inferiore
Colore a pagamento supplementare Isotra System Decoral 2 cassonetto, liste di guida, supporti delle liste di guida, profili superiore ed inferiore
svendita
I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato.
Modalita
Comando
manuale
maniglia
maniglia
elettrico
comando a distanza o interruttore
comando a distanza o interruttore
Garantite
Dimensioni
larghezza minima
600 mm
600 mm
larghezza massima
6000* mm
6000* mm
altezza massima
4000 mm
4000 mm
superficie massima
8 m2 (comando con maniglia)
18 m2 (comando con motore)
8 m2 (comando con maniglia)
18 m2 (comando con motore)
*Attenzione: Con la crescente ampiezza del cieco diminuisce la sua classe di resistenza al vento – vedi Resistenza al vento, basso della pagina.
Dimensioni atipiche non producono.
Dimensioni atipiche non producono.
Parametri tecnic
| Profiloo superiore | Profiloo inferiore | Lamella | Scorrimento laterale | Scaletta | Banda di tessuto | |||
|---|---|---|---|---|---|---|---|---|
| barra di guida | filo | |||||||
| Denominazione commerciale |
P 001/1 | P 001/2 | P 012/2 |
P 038 |
sono nel manuale tecnico | P 036 |
P 029/2 | P 531, P531/1 |
| Dimensione (mm) | 56 × 58 | 58 × 60 | 67 × 13 | 0,42 × 83 | sono nel manuale tecnico | Ø 3,2 | 60 × 9,5 | 6 × 0,28 |
| Materiale | Fe | Al | Al | Al | sono nel manuale tecnico | Fe / PVC | PES | PES |
| Sezione |  |
 |
 |
 |
||||
| Colore | Standard: zincato (Fe profilo) naturale (Al profilo) A pagamento: altri RAL a spruzzo DECORAL* |
Standard: alluminio anodizzato A pagamento: altri RAL a spruzzo DECORAL* |
Secondo il campionario ISOTRA a.s. |
Standard: anodizzato Altri RAL a spruzzo DECORAL* |
grigio nero |
grigio nero |
grigio nero |
|
Varianti montaggio
Tipi di montaggio base
Tali tre tipi di montaggio possono essere in due varianti: scatola coprente – box cover / box cover incorporato nel sistema di isolamento termico o rivestimento di circonferenza.
Montaggio specifico
- esecuzione autoportante (fissazione della persiana su listelli di guida)
- esecuzione facciata (cassetta rotonda: montaggio sulla facciata)
- montaggio su elemento portante Heluz (listelli di guida ad incasso)
- montaggio su elemento portante POROTHERM (adatto per l´esecuzione autoportante)
- veneziana autoportante con arrotolamento fuori canale
Il montaggio su elemento portante è necessario tenerlo in considerazione già durante la fase della progettazione della casa.
Resistenza al vento
Le prove di resistenza al vento sono state eseguite dal Centro di edilizia civile, a.s. in Zlín, in conformità alla norma ČSN EN 13659.
Cordicella di guida
| Caratteristiche fondamentali | Proprietà | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Resistenza al vento class | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. velocità del vento vmax (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
| Max. altezza effettiva dell'ala | Hmax = 2500 mm | ||||||||||||||
| Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Resistenza al vento class | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
| Max. velocità del vento vmax (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
| Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||||||||
| Resistenza termica aggiuntiva ΔR | 0,08 (m2.K/W) | ||||||||||||||
| Fattore totale della trasmissione dell'energia solare gtot | 0,032 - 0,094 (secondo il colore della lamella selezionata)* | ||||||||||||||
Barra di guida
| Caratteristiche fondamentali | Proprietà | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Resistenza al vento | Larghezza della costruzione L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Resistenza al vento class | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
| Max. velocità del vento vmax (km/h) | 61 | 49 | 38 | 28 | |||||
| Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||
| Larghezza della costruzione L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Resistenza al vento class | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. velocità del vento vmax (km/h) | 19 | 11 | 5 | 1 | |||||
| Max. altezza effettiva dell'ala | Hmax = 4000 mm | ||||||||
| Resistenza termica aggiuntiva ΔR | 0,08 (m2.K/W) | ||||||||
| Fattore totale della trasmissione dell'energia solare gtot | 0,032 - 0,094 (secondo il colore della lamella selezionata)* | ||||||||
