Veneziane per finestre variabili System 25

Modalità d’impiego

• SISTEMA 25S, 25SM – cordino – tirante
  Cordino per alzare e abbassare (cromaticamente armonizzato con il colore delle lamelle), tirante esagonale per sporgere le lamelle (colore trasparente).
• SISTEMA 25SW – veneziana in vetrocamera con manopola.
  Manopola per sporgere le lamelle.
• SISTEMA 25R – catenina
  Catenina dal diametro di 3,2 mm per alzare e abbassare (cromaticamente armonizzata con il colore del profilo).
• SISTEMA 25K – maniglia
  Per alzare, abbassare e sporgere (colore grigio).
• SISTEMA 25L (large) – catenina
  Catenina dal diametro di 4,5 mm per alzare, abbassare e sporgere (cromaticamente armonizzata con il colore del profilo).
• SISTEMA 25M – motore
  Elettromotore: Interruttore per alzare, abbassare e sporgere (colore bianco)
  Telecomando per alzare, abbassare e sporgere (colore bianco, argento, nero; bianco e blu).

Componenti in plastica di colore uguale al profilo. Scaletta, cordini cromaticamente armonizzati con il colore delle lamelle.

• maniglia
• manipola
• vetrocamera
• catenina
• cordino-tirante

Dimensioni garantite

• larghezza minima: 300 mm (cordicella, catenella), 400 mm (manovella, motor cinturino in tessuto), 600 mm (motor cordicella)
• larghezza massima: 2000 mm
• altezza massima: 2200 mm
• superficie massima: 2,5 m²

Versioni speciali sono prodotte solo da SYSTEM 25S 25SM e 25SC.

Parametri tecnici

Le veneziane System 25 hanno due versioni (con profilo di copertura o senza profilo di copertura) e quattro possibilità di selezione di comando. Si tratta pertanto di un tipo di veneziana unico nel suo genere e variabile per quanto riguarda il montaggio.

Veneziane System 25 – con profilo di copertura

•

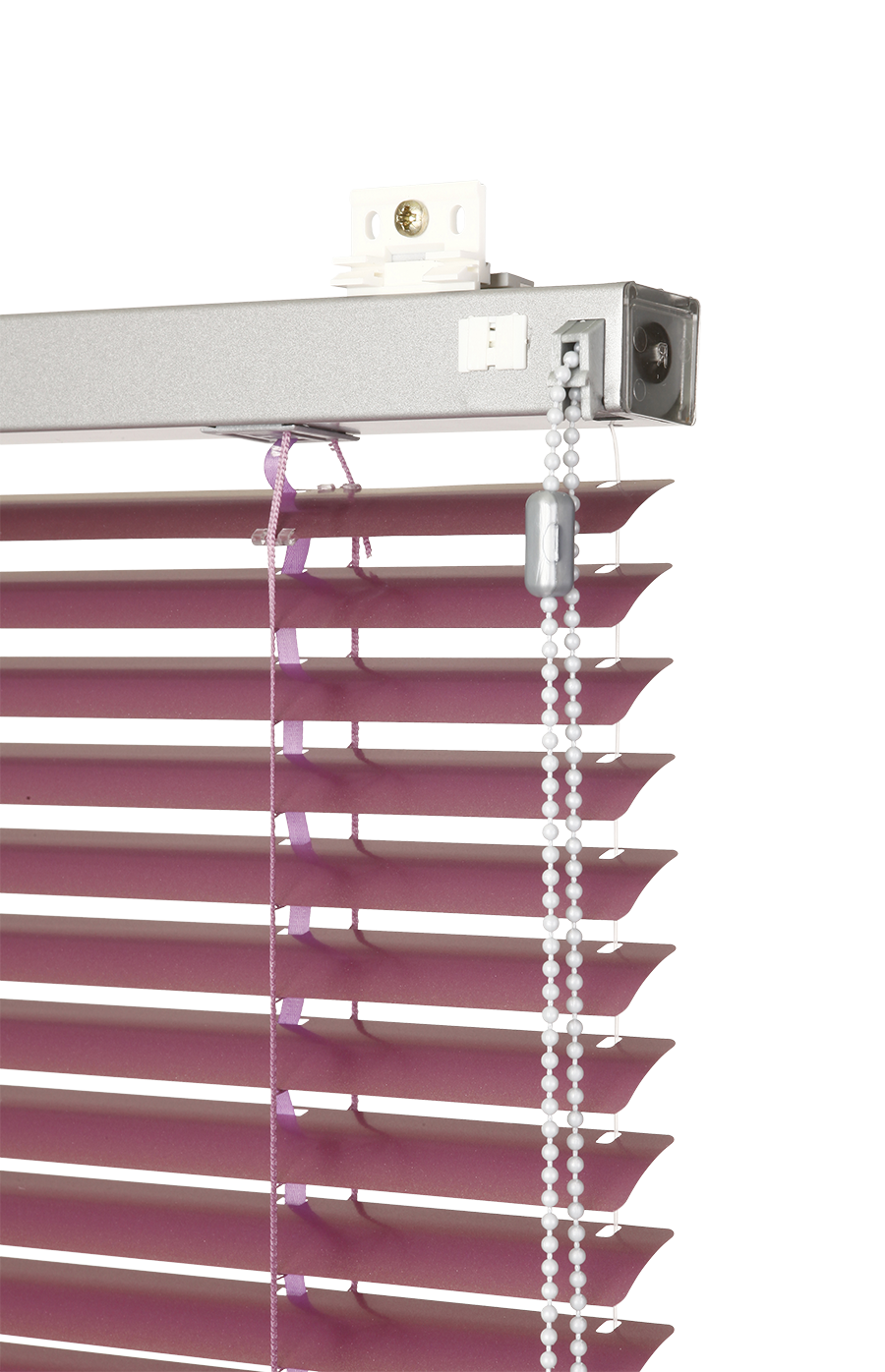

Veneziane System 25 – senza profilo di copertura

•



	PROFILO SUPERIORE	PROFILO INFERIORE	PROFILO DI COPERTURA*	LAMELLA			GUIDA LATERALE	FRENO
				VERSIONE	LARGHEZZA (MM)	SPESSORE
Nome commerciale Dimensioni (mm) Materiale	SR 08 / 1 25 x 24 x 0,4 Fe	SR 16 / 1 25 x 10 x 0,4 Fe	IL 201 10 x 49 x 0,9 Al	scherm. totale standard standard	25 25 16	0,21 / 0,18 0,21 / 0,18 0,21	silon ø 1,2 mm funicella in acciaio ø 0,9 mm	standard
Colore	Standard: RAL 1002 giallo sabbia RAL 1015 avorio chiaro RAL 8003 marrone fango RAL 8004 marrone rame RAL 8014 marrone seppia RAL 9006 alluminio brillante RAL 9010 bianco puro RAL 1013 bianco perla* RAL 7016 grigio antracite */** RAL 7047 tele grigio 4* RAL 9005 nero intenso */** A pagamento supplementare: Gli altri RAL Renolit – vedi il campionario Isotra System Decoral – vedi il campionario			in base al campionario aggiornato			silon – lucente funicella in acciaio – grigio

Le componenti in plastica di colore uguale al profilo.
Il colore della scaletta, dei lacci intonato con il colore della lamella.
Versione atipica soltanto per le varianti 25S, 25SM, 25SC
* Standard solo per il sistema 25M – motore; per gli altri è a pagamento supplementare.
** Standard soltanto per il sistema 25S - laccio – barra di trazione, il sistema 25R – catenina; per gli altri è a pagamento supplementare.

Versione cromatica dei profili

Standard RAL colori

• RAL 1002
• RAL 1013
• RAL 1015
• RAL 7016
• RAL 7047
• RAL 8003
• RAL 8004
• RAL 8014
• RAL 9005
• RAL 9006
• RA L9010

Colori Renolit a pagamento supplementare

• Renolit 1192
• Renolit 2052
• Renolit 2065
• Renolit 2178
• Renolit 2179
• Renolit 3042
• Renolit 3043
• Renolit 3069
• Renolit 3152
• Renolit 3211
• Renolit 3214
• Renolit 4240

Colori Isotra System Decoral 1 a pagamento supplementare (profilo)

• ISD110
• ISD120
• ISD130
• ISD140
• ISD150
• ISD160
• ISD210
• ISD220
• ISD230
• ISD310
• ISD152
• ISD154
• ISD200
• ISD212
• ISD214
• ISD222

Colori Isotra System Decoral 2 a pagamento supplementare (profilo)

• ISD500
• ISD510
• ISD600
• ISD610
• ISD620
• ISD630
• ISD640
• ISD700

Colore - lamela

Dimensioni 25 mm × 0,18 mm

• 1
• 1P
• 7
• 17
• 52
• 58
• 62
• 65
• 65P
• 72
• 75
• 265
• 285
• 378
• 502
• 570
• 700
• 705
• 707
• 711*
• 713
• 714
• 715
• 716
• 738
• 780
• 783
• 793
• 794
• 795
• 796
• 797
• 798
• 811
• 814
• 872
• 1092
• 2083

tutti i campioni di lame Nascondi diffuso campionamento di lame

Dimensioni 25 mm × 0,21 mm

• 1
• 11
• 12
• 17
• 49
• 58
• 58P
• 60
• 61
• 65
• 77
• 195
• 244
• 287
• 306
• 380
• 529
• 700
• 711*
• 712
• 713
• 714
• 716
• 717
• 814
• 848
• 1010
• 1011
• 1012
• 1083
• 1926
• 2016
• 2612SP
• 2601SP
• 7324
• 7325
• 7328
• 7343
• 7344
• 7349
• 86
• 92
• 87
• 81
• 82
• 83
• 84
• 85
• 91

tutti i campioni di lame Nascondi diffuso campionamento di lame

*temporaneamente non disponibile

I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato.

Possibilità di montaggio

• nel foro della finestra (soffitto) – solo per la versione senza profilo di copertura
• davanti al foro della finestra (parete) – per la versione con profilo di copertura
• sul telaio della finestra

Altezza del lotto

altezza veneziana (mm)	altezza pacchetto (mm)
	lamella 25 mm - striscetta / catenella sottile	lamella 25 mm CS* - striscetta / catenella sottile
500	50	50
1000	60	65
1500	70	80
2000	80	95
2500	90	115

Altezza pacchetto = výška stažené žaluzie včetně horního profilu
CS* = celostínící provedení
