| Profilo superiore | Profilo inferiore | Lamella | Scorrimento laterale | Montaggio | Freno | ||||
|---|---|---|---|---|---|---|---|---|---|
| Versione | Larghezza (mm) | Spessore | |||||||
| Nome commerciale |
IL 101 |
IL 102 |
IS 16 |
totale |
25 |
0,21 / 0,18 |
silon Ø 0,8 mm | nell’anta | della finestra |
| Dimensioni (mm) | 27 × 47 × 0,9 | 9 × 48 × 0,9 | 20 × 8 × 0,9 | standard | 25 | 0,21 / 0,18 | |||
| Materiale | Al | Al | Al | standard | 16 | 0,21 | |||
| Sezione |  |
 |
 |
||||||
| Colore | Standard: RAL 1002 giallo sabbia RAL 1015 avorio chiaro RAL 8003 marrone fango RAL 8004 marrone rame RAL 8014 marrone seppia RAL 9006 alluminio brillante RAL 9010 bianco puro A pagamento supplementare: altri RAL a spruzzo Renolit – vedi il campionario Isotra System Decoral – vedi il campionario |
in base al campionario aggiornato | silon – lucente | ||||||
Componenti in plastica nel colore del profilo.
Scalette, cordicelle cromaticamente armonizzate con il colore delle lamelle.
| Altezza pacchetto | ||
|---|---|---|
| Altezza veneziana (mm) | Lamella 25 | Lamella 25 CS* |
| 500 | 55 mm | 60 mm |
| 1000 | 65 mm | 70 mm |
| 1500 | 75 mm | 80 mm |
| 2000 | 95 mm | 100 mm |
| 2500 | 115 mm | 120 mm |
Altezza pacchetto = altezza della veneziana chiusa, compreso profilo superiore.
CS* = versione a schermatura totale.

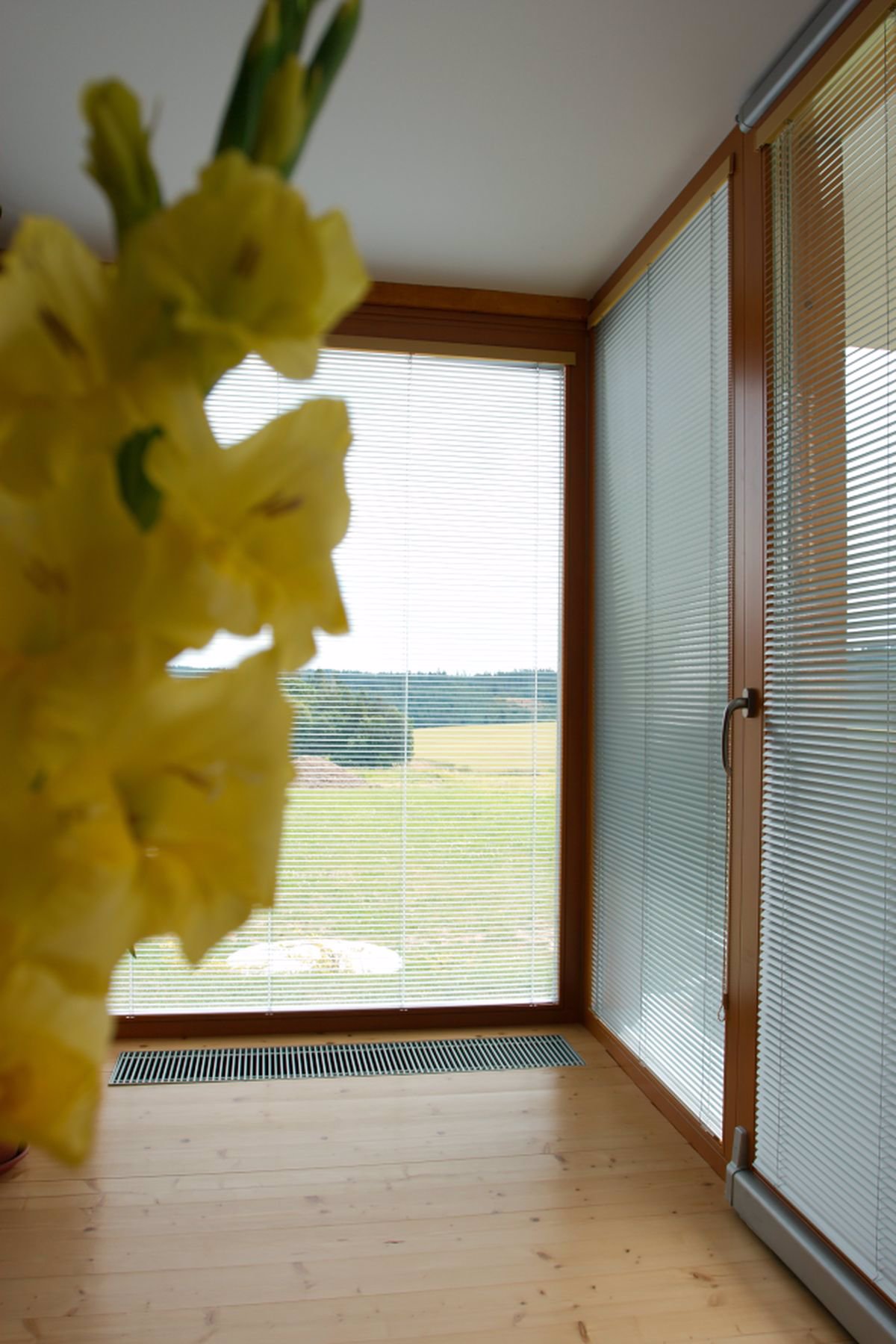

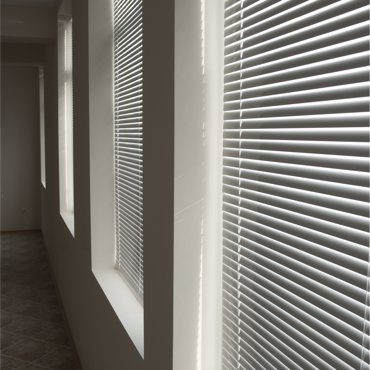

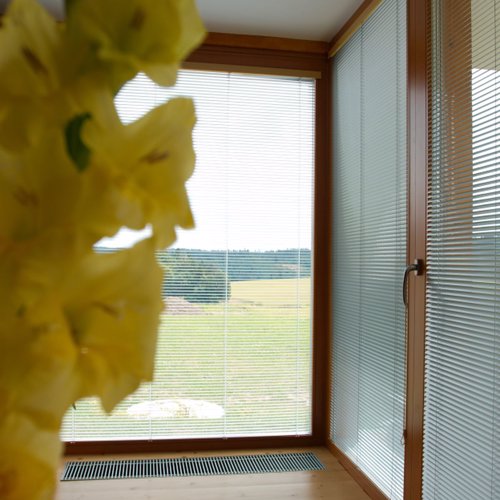

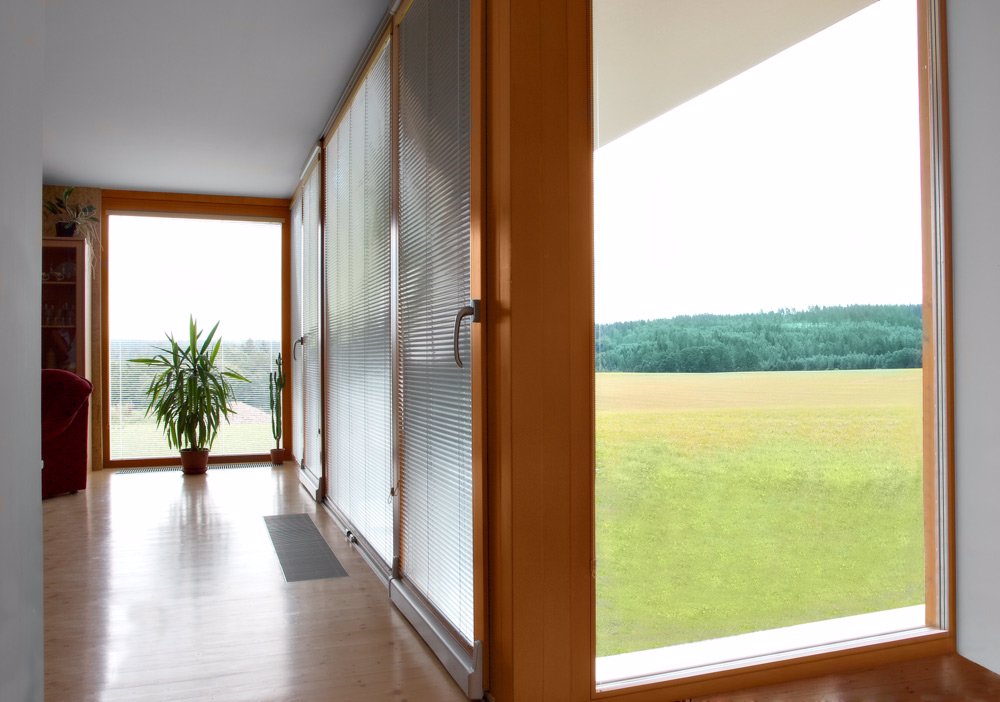

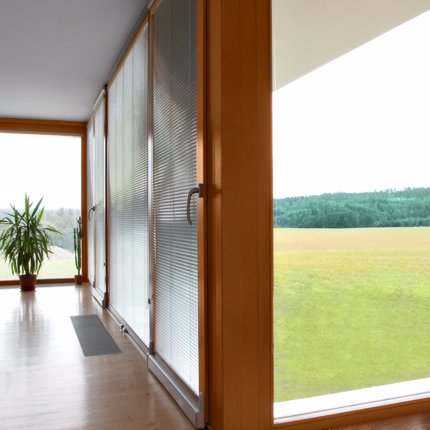

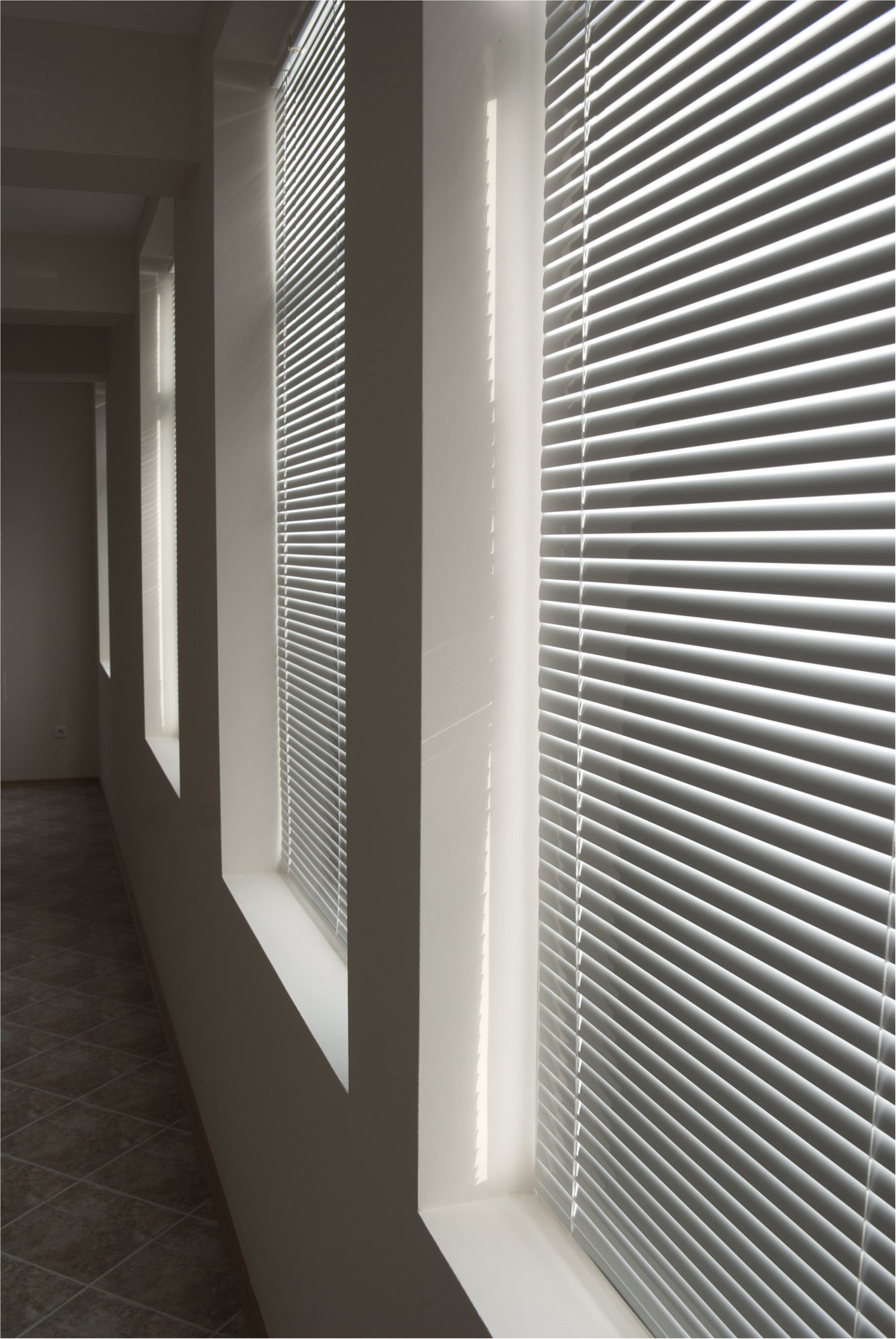

Galleria del prodotto
