SCREEN HR7
Desiderate godere di tutte le comodità fornite dalle tende a rullo screen, evitando i fastidiosi lavori d’installazione? Poi la tenda a rullo screen HR7 appare una soluzione semplice per l’allestimento ad un qualsiasi profilo di finestra o alla facciata. Essa garantisce la massima protezione dai raggi solari e dal caldo. È ideale anche per gli edifici passivi, perché nel suo montaggio non bisogna perforare la costruzione. Se ci si aggiunge ancora una straordinaria resistenza dei tessuti, poi rimarrete contenti per molti anni, indipendentemente dal fatto se sceglierete un design del box moderno o quello classico.
Il box, la lista inferiore e le liste di guida sono prodotti dall’alluminio estruso altamente resistente con verniciatura a polveri. La lista inferiore è disponibile in 2 dimensioni: bassa e alta. Le tende a rullo screen si possono collegare tra di loro e usare un unico box per 2 o 3 tende a rullo. La tecnologia unica Xglide diminuisce la frizione tra il tessuto e il box. Il tessuto scivola dal box più dolcemente e perciò non avviene quasi nessun logoramento. Anche dopo alcuni anni, il vostro tessuto apparirà ancora come
nuovo! Il comando a motore incorporato sottolinea l’allestimento moderno del sistema e la sua intera comodità.
Pregi e vantaggi
- 2 tipi di box moderni: quadro per l’architettura brusca, o scantonato per gli edifici più tradizionali; entrambi i tipi disponibili in 3 dimensioni,
- lista inferiore equilibrata per la guida e il distendimento del tessuto,
- classe di resistenza al vento 2,
- possibilità di collegamento di fino a 3 pezzi di tende a rullo,
- possibilità di guida tramite il cavetto o le liste di guida,
- montaggio facile,
- superficie garantita di fino a 14 m2.

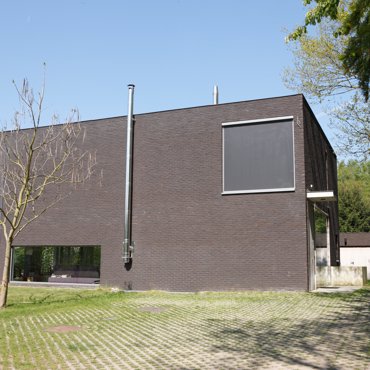

Riferimenti
Modalità di comando
- Motore – motore tubulare asincrono standard LT50 (larghezza minima della tenda a rullo 580 mm) o motore tubulare asincrono opzionale LT50 RTS, OXIMO RTS, Sunea Screen IO, Altus RTS (larghezza minima 685 mm); per il box delle dimensioni 70×70 si possono usare soltanto i seguenti motori: Altus 40 RTS, LS40, Sunea IO 40.
- Maniglia – meccanismo con vite perpetua autobloccante e ruota a vite perpetua, proporzione 1:4, dispositivo di arresto incorporato (impedisce l’avvolgimento del tessuto scorretto).
Dimensioni garantite
Dimensioni standard per il box 70
esecuzione | larghezza (mm) | altezza (mm) | MAX. superficie (m2) | ||
---|---|---|---|---|---|
MIN | MAX | MIN | MAX | ||
maniglia | 400 | 2200 | 400 | 2800 | 6 |
motore LS40 | 510 | 3000 | 400 | 1800 | 5,4 |
motore 40, iO | 565 | 3000 | 400 | 1800 | 5,4 |
per i tessuti Satiné BO, Soltis 92 BO, SCR 4005, l’altezza massima 900 mm
Dimensioni standard per il box 90
esecuzione | larghezza (mm) | altezza (mm) | MAX. superficie (m2) | ||
---|---|---|---|---|---|
MIN | MAX | MIN | MAX | ||
maniglia | 400 | 3000 | 400 | 3500 | 9 |
motor RTS, iO, WT | 685 | 3500 | 400 | 3500 | 9 |
per i tessuti Satiné BO, Soltis 92 BO, SCR 4005, l’altezza massima 1800 mm
Dimensioni standard per il box 110
esecuzione | larghezza (mm) | altezza (mm) | MAX. superficie (m2) | ||
---|---|---|---|---|---|
MIN | MAX | MIN | MAX | ||
maniglia | 400 | 3500 | 400 | 3000 | 10 |
motor RTS, iO, WT | 685 | 3500 | 400 | 4000 | 14 |
per i tessuti Satiné BO, Soltis 92 BO, SCR 4005, l’altezza massima 2600 mm
Versioni speciali non si producono.
Parametri tecnici
Profilo superiore | Profilo inferiore | Guida laterale | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
quadro | quarto-circolare | piccolo | grande | lista di guida | cavetto | |||||
Dimensioni (mm) Materiale |
70 × 70 90 × 90 110 × 110 Al ![]() |
70 × 70 90 × 90 110 × 110 Al ![]() |
18 × 36 Al ![]() |
18 × 50 Al ![]() |
30 × 30 Al ![]() |
20 × 30 Al ![]() |
40 × 30 Al ![]() |
30 × 60 Al ![]() |
20 × 60 Al ![]() |
acciaio inossidabile ![]() |
Colore | Standard: RAL 7016 grigio antracite RAL 7016 struttura grigio antracite RAL 8014 marrone RAL 9006 argenteo chiaro RAL 9007 argenteo scuro RAL 9010 bianco gli altri colori RAL e ISOTRA SYSTEM DECORAL su richiesta* |
I colori di base dei profili e delle liste di guida
-
RAL 7016
-
RAL 7016 sctructure
-
RAL 8014
-
RAL 9006
-
RAL 9007
-
RAL 9010
I colori a pagamento supplementare Isotra System Decoral 1 per il box, le liste di guida, il profilo inferiore
-
ISD110
-
ISD120
-
ISD130
-
ISD140
-
ISD150
-
ISD160
-
ISD210
-
ISD220
-
ISD230
-
ISD310
-
ISD152
-
ISD154
-
ISD200
-
ISD212
-
ISD214
-
ISD222
I colori a pagamento supplementare Isotra System Decoral 2 per il box, le liste di guida, il profilo inferiore
-
ISD500
-
ISD510
-
ISD600
-
ISD610
-
ISD620
-
ISD630
-
ISD640
-
ISD700
I colori indicati sopra sono soltanto illustrativi. Se desiderate vedere il colore reale, Vi consigliamo di richiedere il campionario cartaceo presso uno dei nostri patrner commerciali. L’eventuale reclamo per una selezione di colore inadeguato effettuata dal campionario elettronico non verrà accettato.
Selezione materiali/tesuti
Sostanze da persiane schermati sono disponibili in disegno materiale
- in fibra di vetro rivestiti con rivestimento in PVC
- fibra di poliestere con rivestimento in PVC
Serge
- Si tratta di tessuti screen specifici che sono molto flessibili e sono quindi adatti sia per uso interno che esterno.
- Sono costituiti al 58,5 % di PVC e al 41,5 % di fibra di vetro.
Satiné, Satiné Blackout
- in fibra di vetro rivestiti con rivestimento in PVC assicura un'eccellente stabilità dimensionale, la protezione contro il fuoco e agli agenti chimici, stabilità ai raggi UV e un'eccellente resistenza agli agenti atmosferici
- sostanza è il rapporto di base composto da 42% di fibra di vetro, che è rivestita con il 58% PVC (sostanze eccezioni come blackout)
Screen Nature
- speciale composizione del tipo di sostanza SCREEN NATU RE, che è fatto di 100% di fibra di vetro privo di PVC e alogeni - soddisfa una richiesta così alta per l'ambiente con il minimo impatto sull'ambiente, la salute, la sicurezza e la resistenza al fuoco (A2, M0)
SCR
- combinazione di 30% di fibra di poliestere e PVC 70% offre una vasta gamma di tessuti per interni che soddisfano i requisiti di base di funzionalità, design, comfort termico e visivo
Soltis 86, 92, B92, 99, B99
- il materiale è prodotto da un tessuto di un filo di poliestere altamente solido e rivestito di un PVC pigmentato; il materiale è predisteso in due direzioni, tramite la tecnologia Precontraint, il che gli conferisce un’alta stabilità dimensionale e una fermezza
- tra gli altri vantaggi del materiale appartengono eccellenti qualità termo-isolanti, ottime qualità visuali e luminose, una stabilità cromatica (stabilità UV) e una resistenza al fuoco (B1, M1)
SCR 4005
- Uso per interni e per esterni
- Prezzo più basso, essendo conservata la qualità standard

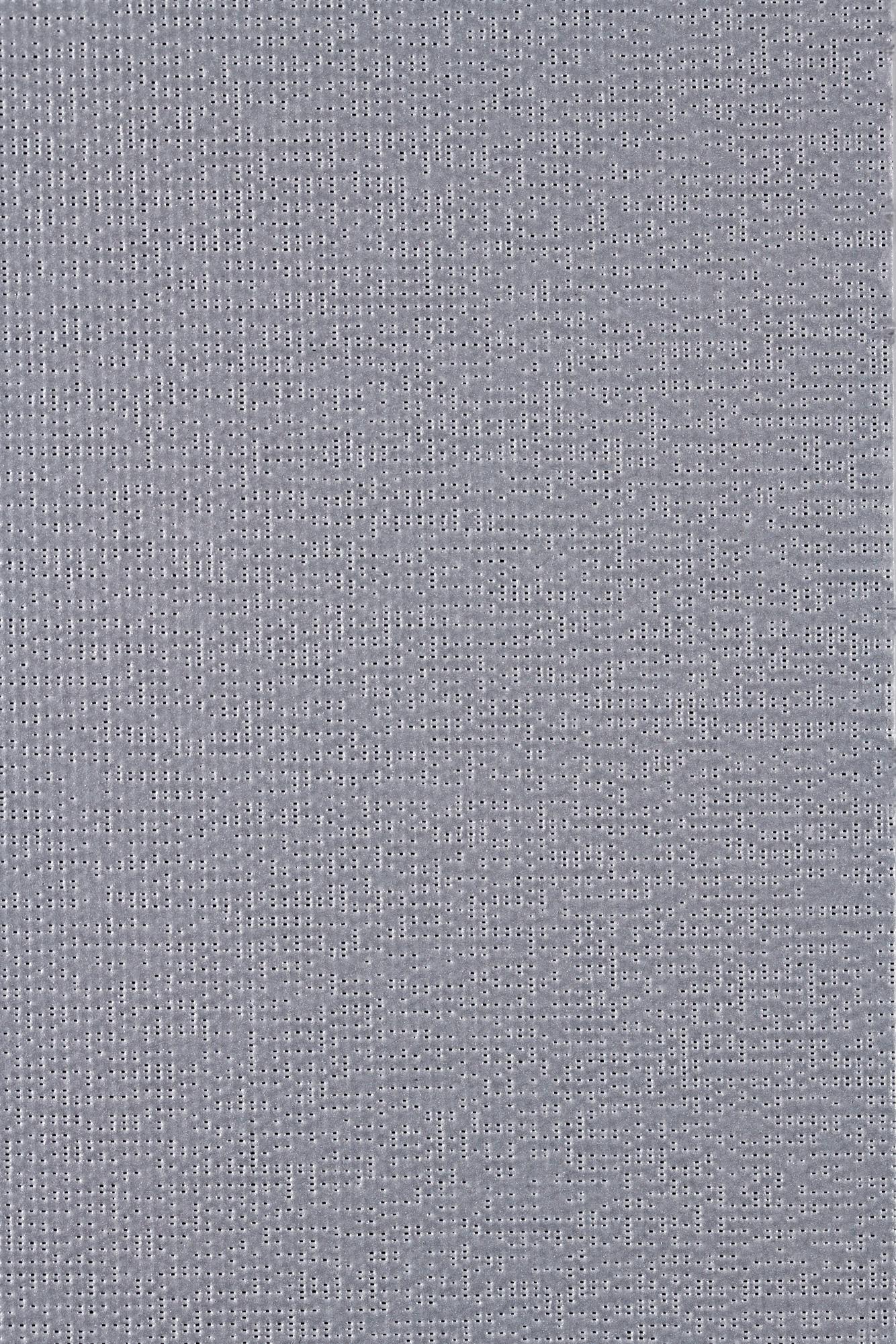

Campionario tessuti
-
NT 0319
-
NT 0348
-
NT 0349
-
NT 0441
-
NT B119
-
SCR 01
-
SCR 02
-
SCR 03
-
SCR 05
-
SCR 06
-
SCR 08
-
SCR4005 01
-
SCR4005 02
-
SCR4005 03
-
SCR4005 05
-
SCR4005 06
-
SCR4005 08
-
SLTZ 2044
-
SLTZ 2047
-
SLTZ 2051 RUB
-
SLTZ 2051
-
SLTZ 2135
-
SLTZ 2167
-
SLTZ 2175
-
SLTZ86 2012
-
SLTZ86 2043
-
SLTZ86 2044
-
SLTZ86 2047
-
SLTZ86 2051
-
SLTZ86 2135
-
SLTZ86 2148
-
SLTZ86 2167
-
SLTZ86 2175
-
SLTZ99 2055
-
SLTZ99 2059
-
SLTZ99 2073
-
SLTZ99 50286
-
SLTZ99 50290
-
SLTZB92 1043
-
SLTZB92 1044
-
SLTZB92 1046
-
SLTZB92 2135
-
SLTZB92 2171
-
SLTZB99 50285
-
SLTZB99 50348
-
SLTZB99 50354
-
SLTZB99 50358
-
SLTZB99 50614
-
STNBZ 0101
-
STNBZ 0102
-
STNBZ 0202
-
STNBZ 0707
-
STNBZ 2020
-
STNBZ 3030 RUB
-
STNBZ 3030
-
STNZ 0101
-
STNZ 0202
-
STNZ 0207
-
STNZ 0701
-
STNZ 2020
-
STNZ 3030
-
SLTZ99 2044
-
SLTZ99 2047
-
SLTZ99 2068
-
SLTZ99 50285
-
SERGE3Z 0101
-
SERGE3Z 0202
-
SERGE3Z 0207
-
SERGE3Z 0701
-
SERGE3Z 2020
-
SERGE3Z 3030
mostra tutti i campioni di tessuto nascondi gamma allargata dei campioni di tessuto
Varianti del montaggio
- al muro
- alla spalletta
